02KAIM03MPN Schnellkupplung mit Innengewinde

Schnellkupplung einseitig absperrend, Innengewinde M 3, NW 1,5, <35 bar, Messing vernickelt, Dichtung NBR
29,05 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 3-4 Werktage

Gesamtpreis:  €29,05 € *
Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im... mehr
Produktinformationen "02KAIM03MPN Schnellkupplung mit Innengewinde"

Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im Medizinbereich, der Didaktik und Modellbau. Bedingter Einsatz bei Flüssigkeiten durch Baugröße.

Serie: 02
Dichtung: NBR
Serie lang: 02KA
Nennweite in mm: 1,5
Nennweite Fläche in mm²: 1,8
Vorteile: Einhandbedienung. Extrem kleine Einbaumaße.
Kompatibilität: RECTUS Design
Druckbereich: PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich: -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung: Schnellkupplung einseitig absperrend
Anschluss: Innengewinde M 3
Anschluss Beschreibung: Innengewinde metrisch DIN 13 M 3
Anschlussart: Innengewinde
Material: Messing vernickelt
Material Beschreibung: Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung Beschreibung: Nitrit-Butadien-Kautschuk
Oberfläche: vernickelt
Werkstoff Anschluss: Messing vernickelt
Werkstoff Ventilkörper: Messing vernickelt
Werkstoff Entriegelungshülse: Messing vernickelt
Werkstoff Ventil: Messing
Werkstoff Feder Sprengring: Edelstahl 1.4310
Werkstoff Kugeln/Stifte: Edelstahl 1.4034
Werkstoff Dichtung: Perbunan®
Gewicht in Kg: 0,003
Entlüftungskupplung: Nein
Sicherheitsverriegelung: Nein
Einhandbedienung: Ja
Zweihandbedienung: Nein
Kugelverriegelung: Ja
Stiftverriegelung: Nein
Ultra-FLO-Ventil: Nein
Vakuumtauglich: Ja
Wassertauglich: Ja
Flachdichtend: Nein
Atemlufttauglich / Atemschutz: Nein
Druckeliminator: Nein
Hydraulikbereich: Nein
Pneumatikbereich: Ja
Standardprodukt: Nein
Formenkühlung: Nein

Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.

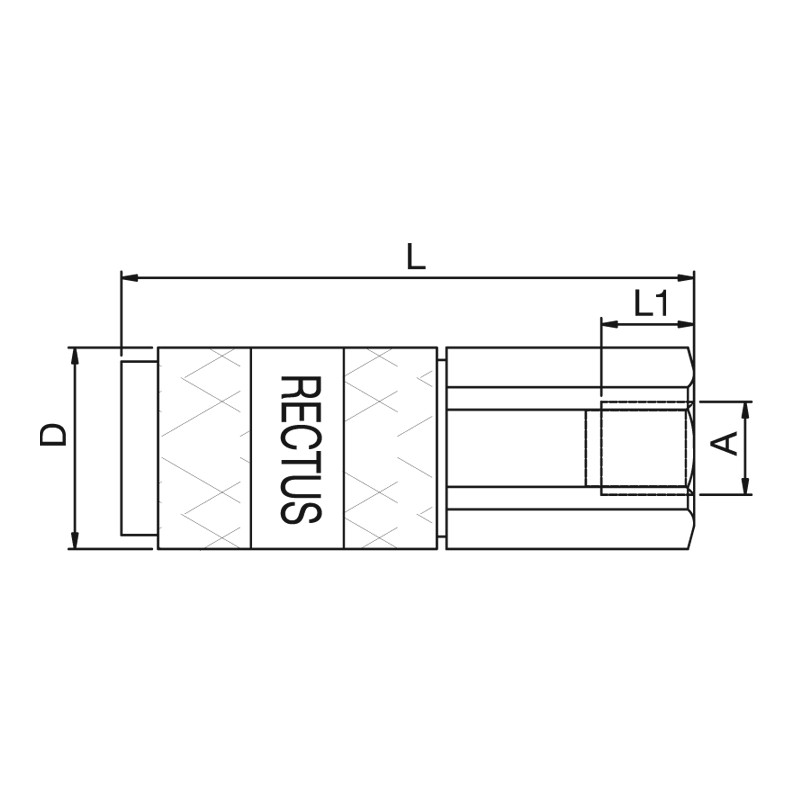

02KAIM03MPN
Anschluss A: M 3
D mm: 6,5
L mm: 19
L1 mm: 3
SW mm: 6
