02KATF03MPC

Schnellkupplung einseitig absperrend, Schlauchanschluss 3mm LW(1/8"), NW 1,5, <35 bar, Messing verchromt, Dichtung NBR

Anwendungsvideo

Lieferzeit: 1-2 Werktage
24,76 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im Medizinbereich, der Didaktik und Modellbau. Bedingter Einsatz bei Flüssigkeiten durch Baugröße.

Serie 02KA
Nennweite in mm 1,5
Nennweite Fläche in mm² 1,8
Vorteile Einhandbedienung. Extrem kleine Einbaumaße.
Kompatibilität RECTUS Design
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung einseitig absperrend
Anschluss Schlauchanschluss 3mm LW(1/8")
Anschluss Beschreibung Schlauchanschluss 3mm LW(1/8")
Material Messing verchromt
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche verchromt
Werkstoff Anschluss Messing verchromt
Werkstoff Ventilkörper Messing verchromt
Werkstoff Entriegelungshülse Messing verchromt
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.003
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

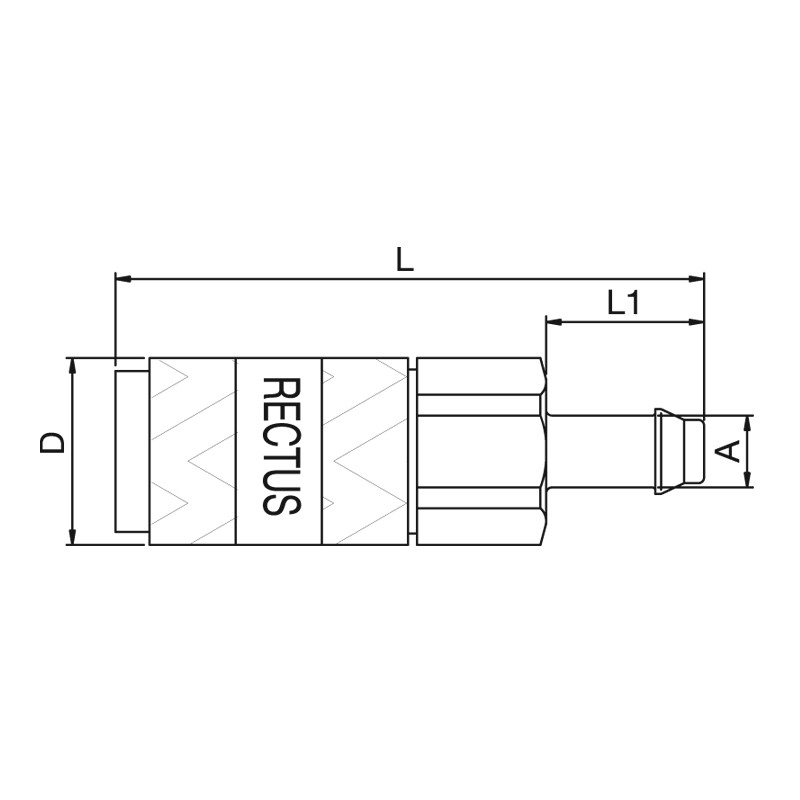

Abmessungen

Anschluss A 3 mm
SW mm 6
L mm 22
L1 mm 5,5
D mm 6,5

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
Bedienungsanleitung Herunterladen
