02KATS02MPX

Schnellkupplung einseitig absperrend, Schlauchanschluss in Schottausführung 2 mm LW, NW 1,5, <35 bar, Messing, Dichtung NBR

Anwendungsvideo

Lieferzeit: 3-4 Werktage
24,28 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im Medizinbereich, der Didaktik und Modellbau. Bedingter Einsatz bei Flüssigkeiten durch Baugröße.

Serie 02KA
Nennweite in mm 1,5
Nennweite Fläche in mm² 1,8
Vorteile Einhandbedienung. Extrem kleine Einbaumaße.
Kompatibilität RECTUS Design
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung einseitig absperrend
Anschluss Schlauchanschluss in Schottausführung 2 mm
Anschluss Beschreibung Schlauchanschluss in Schottausführung 2 mm LW
Material Messing
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche ohne Oberflächenbehandlung
Werkstoff Anschluss Messing
Werkstoff Ventilkörper Messing
Werkstoff Entriegelungshülse Messing
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.004
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

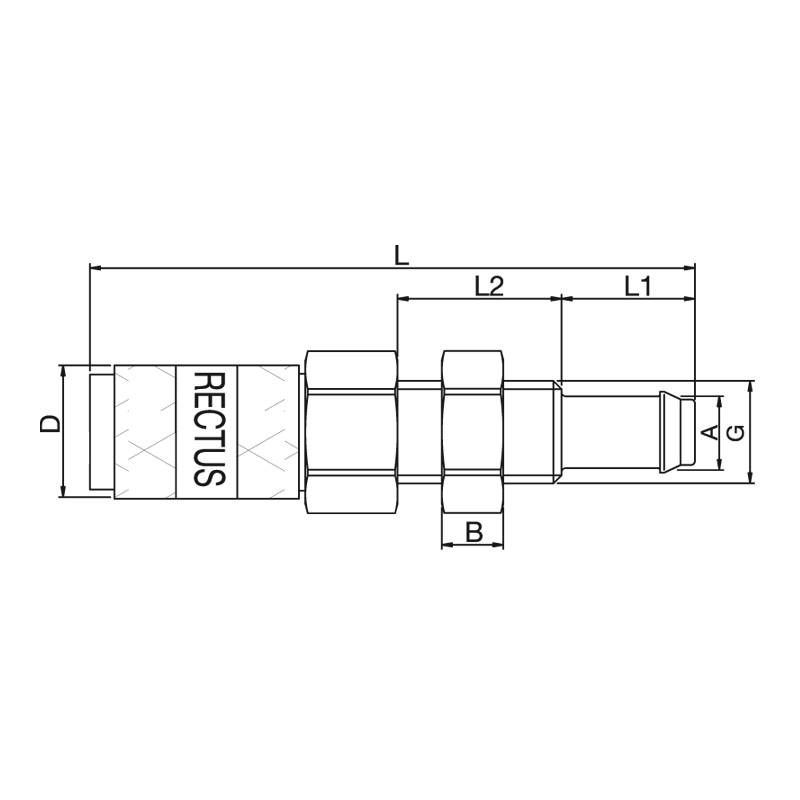

Abmessungen

Anschluss A 2 mm
B mm 3
SW mm 7
SW1 mm 7
L mm 29
L1 mm 5,5
L2 mm 8
G mm M 5
D mm 6,5

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen

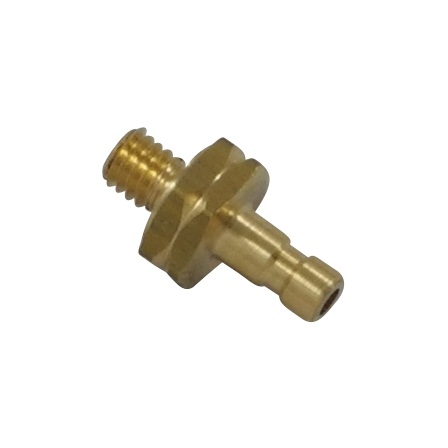

  1. 02SFAM03MXX 02SFAM03MXX

    Stecker freier Durchgang, Außengewinde M 3, NW 1,5, <35 bar, Messing

    4,02 €
    Inkl. 19% MwSt., zzgl. Versandkosten
  2. 02SFIM03MXX 02SFIM03MXX

    Stecker freier Durchgang, Innengewinde M 3, NW 1,5, <35 bar, Messing

    4,14 €
    Inkl. 19% MwSt., zzgl. Versandkosten
  3. 02SFTF02MXX 02SFTF02MXX

    Stecker freier Durchgang, Schlauchanschluss 2 mm LW, NW 1,5, <35 bar, Messing

    3,52 €
    Inkl. 19% MwSt., zzgl. Versandkosten

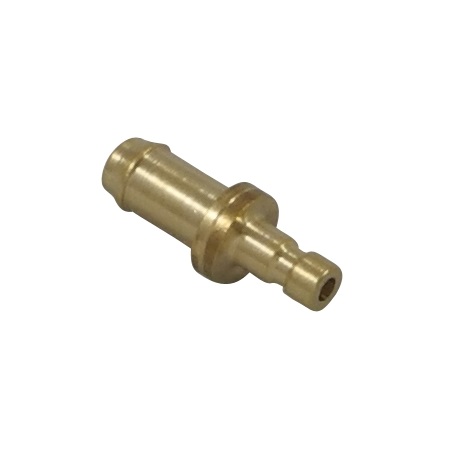

  4. 02SFTF03MXX 02SFTF03MXX

    Stecker freier Durchgang, Schlauchanschluss 3mm LW(1/8"), NW 1,5, <35 bar, Messing

    3,56 €
    Inkl. 19% MwSt., zzgl. Versandkosten

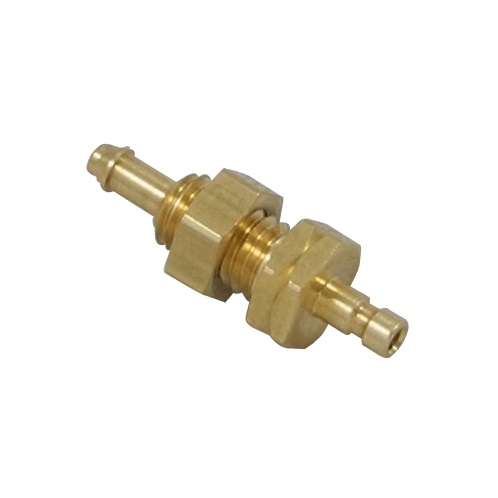

  1. 02SFTS02MXX 02SFTS02MXX
