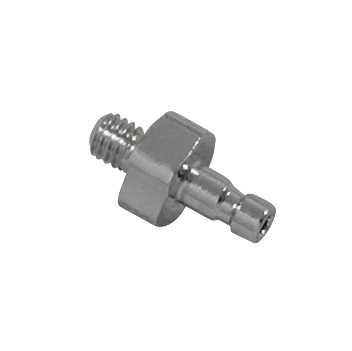

02SFAM03MXC

Stecker freier Durchgang, Außengewinde M 3, NW 1,5, <35 bar, Messing verchromt

Anwendungsvideo

Lieferzeit: 3-4 Werktage
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im Medizinbereich, der Didaktik und Modellbau. Bedingter Einsatz bei Flüssigkeiten durch Baugröße.

Serie 02SF
Nennweite in mm 1,5
Nennweite Fläche in mm² 1,8
Vorteile Einhandbedienung. Extrem kleine Einbaumaße.
Kompatibilität RECTUS Design
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Stecker freier Durchgang
Anschluss Außengewinde M 3
Anschluss Beschreibung Außengewinde metrisch DIN 13 M 3
Material Messing verchromt
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung ohne Dichtung
Oberfläche verchromt
Gewicht in Kg 0.001
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Nein
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

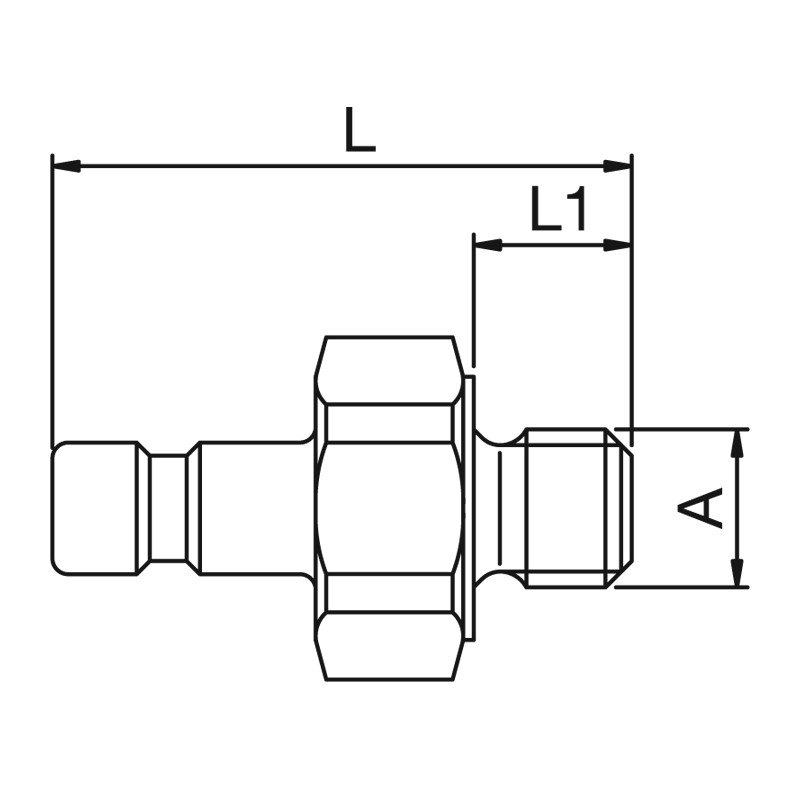

Abmessungen

Anschluss A M 3
SW mm 6
L mm 11
L1 mm 3

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen

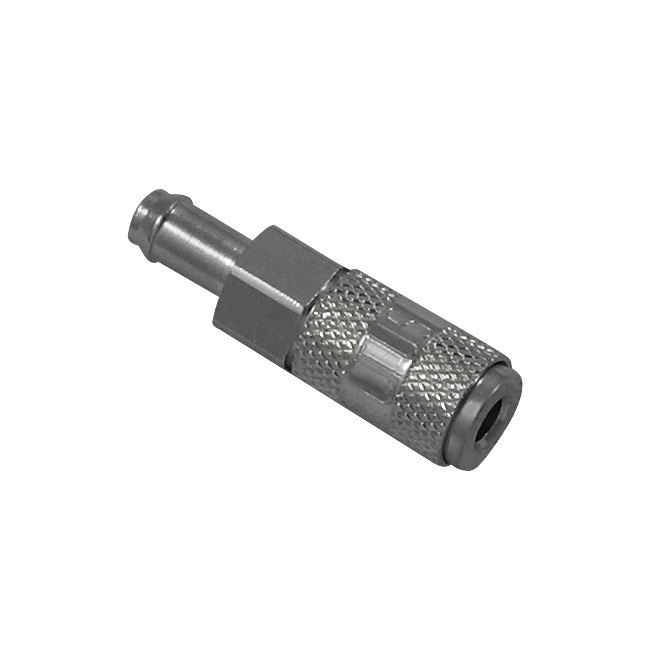

  1. 02KATF03MPC 02KATF03MPC
