Details

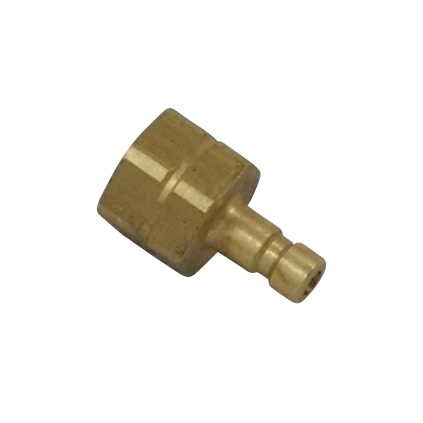

Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im Medizinbereich, der Didaktik und Modellbau. Bedingter Einsatz bei
Flüssigkeiten durch Baugröße.
| Serie |
02SF |
| Nennweite in mm |
1,5 |
| Nennweite Fläche in mm² |
1,8 |
| Vorteile |
Einhandbedienung. Extrem kleine Einbaumaße. |
| Kompatibilität |
RECTUS Design |
| Druckbereich |
PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich |
-20°C bis +100°C (NBR)
-40°C bis +120/150°C (EPDM)
-15°C bis +200°C (FKM)
jeweils abhängig
vom Durchflussmedium.
|
| Absperrung |
Stecker freier Durchgang |
| Anschluss |
Innengewinde M 3 |
| Anschluss Beschreibung |
Innengewinde metrisch DIN 13 M 3 |
| Material |
Messing |
| Material Beschreibung |
Messing CuZn39Pb3 2.0401 (außer EH) |
| Dichtung |
ohne Dichtung |
| Oberfläche |
ohne Oberflächenbehandlung |
| Gewicht in Kg |
0.001 |
| Kodierung |
Nein |
| Entlüftungskupplung |
Nein |
| Sicherheitsverriegelung |
Nein |
| Einhandbedienung |
Ja |
| Zweihandbedienung |
Nein |
| Kugelverriegelung |
Nein |
| Stiftverriegelung |
Nein |
| Ultra-FLO-Ventil |
Nein |
| Vakuumtauglich |
Ja |
| Wassertauglich |
Ja |
| Flachdichtend |
Nein |
| Atemlufttauglich / Atemschutz |
Nein |
| Druckeliminator |
Nein |
| Hydraulikbereich |
Nein |
| Pneumatikbereich |
Ja |
| Standardprodukt |
Nein |
| Formenkühlung |
Nein |
