02SFTS02MXN

Stecker freier Durchgang, Schlauchanschluss in Schottausführung 2 mm LW, NW 1,5, <35 bar, Messing vernickelt

Anwendungsvideo

Lieferzeit: 1-2 Werktage
11,08 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Kleinste Mini-Industriekupplung, für Luft und Gasanwendungen geeignet. Vorrangig im Medizinbereich, der Didaktik und Modellbau. Bedingter Einsatz bei Flüssigkeiten durch Baugröße.

Serie 02SF
Nennweite in mm 1,5
Nennweite Fläche in mm² 1,8
Vorteile Einhandbedienung. Extrem kleine Einbaumaße.
Kompatibilität RECTUS Design
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Stecker freier Durchgang
Anschluss Schlauchanschluss in Schottausführung 2 mm
Anschluss Beschreibung Schlauchanschluss in Schottausführung 2 mm LW
Material Messing vernickelt
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung ohne Dichtung
Oberfläche vernickelt
Gewicht in Kg 0.002
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Nein
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

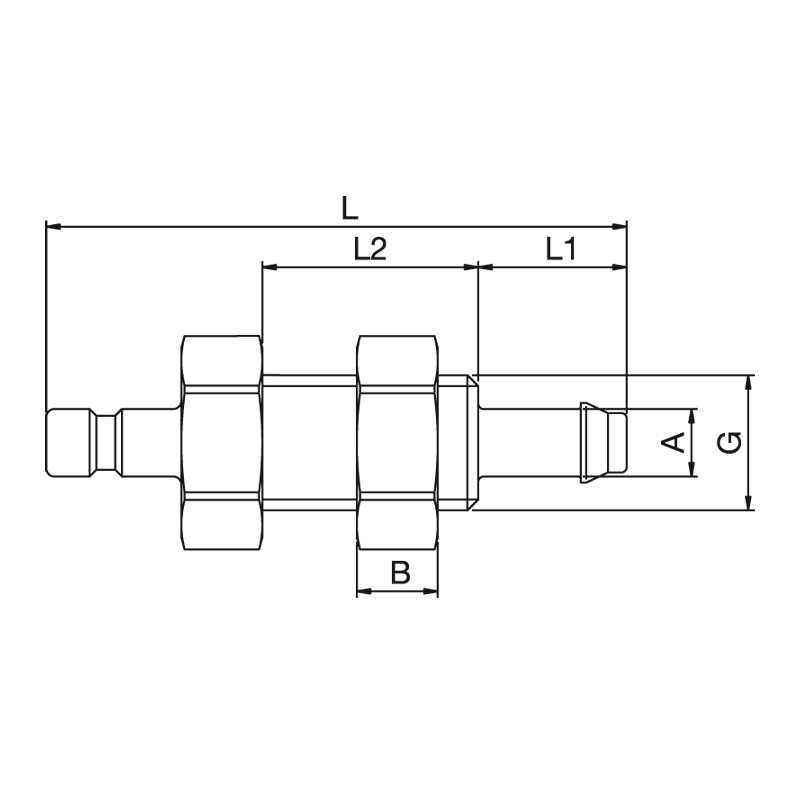

Abmessungen

Anschluss A 2 mm
B mm 3
SW mm 7
SW1 mm 7
L mm 22
L1 mm 5,5
L2 mm 8
G mm M 5

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
