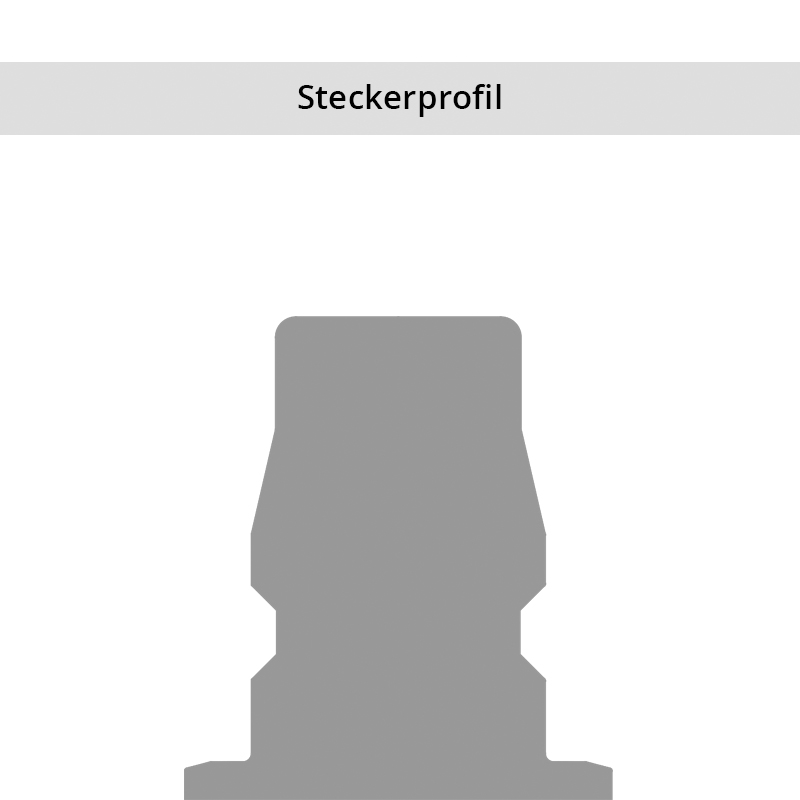

Japanisches Industrieprofil. Robuste Messingkupplung mit überdurchschnittlichem Durchflussvolumen und widerstandsfähiger Konstruktion gegenüber Krafteinwirkung von außen.
| Serie: | 13 |
| Dichtung: | NBR |
| Serie lang: | 13KA |
| Nennweite in mm: | 7,5 |
| Nennweite Fläche in mm²: | 45 |
| Vorteile: | Einhandbedienung. Korrosionsfrei. |
| Kompatibilität: | RECTUS 03 |
| Druckbereich: | PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich: | -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Schnellkupplung einseitig absperrend |
| Anschluss: | Innengewinde NPSF 1/4" |
| Anschluss Beschreibung: | Innengewinde NPSF-Gewinde ANSI B 1.20.3 1/4" |
| Anschlussart: | Innengewinde |
| Material: | Messing |
| Material Beschreibung: | Messing CuZn39Pb3 2.0401 (außer EH) |
| Dichtung Beschreibung: | Nitrit-Butadien-Kautschuk |
| Oberfläche: | ohne Oberflächenbehandlung |
| Werkstoff Anschluss: | Messing |
| Werkstoff Ventilkörper: | Messing |
| Werkstoff Entriegelungshülse: | Messing |
| Werkstoff Ventil: | Messing |
| Werkstoff Feder Sprengring: | Edelstahl 1.4310 |
| Werkstoff Kugeln/Stifte: | Edelstahl 1.4034 |
| Werkstoff Dichtung: | Perbunan® |
| Gewicht in Kg: | 0,1136 |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Ja |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Ja |
| Wassertauglich: | Ja |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Nein |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Nein |
| Formenkühlung: | Nein |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
