18KEIW13BPN

Schnellkupplung Entlüftungsautomatik, Innengewinde G 1/4", NW 5,5, <8 bar, Messing vernickelt, Dichtung NBR

Lieferzeit: auf Anfrage
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Die Serie 18KE ist eine Sicherheits-Kupplung mit Entlüftungsautomatik. Beim Zurückschieben der Entriegelungshülse wird der Stecker zwar gelöst, bleibt jedoch noch arretiert. Das Kupplungsventil schließt und gleichzeitig wird die Luftleitung entlüftet. Erst dann kann durch ein nochmaliges Betätigen der Entriegelungshülse gefahrlos entkuppelt werden.

Serie 18KE
Nennweite in mm 5,5
Nennweite Fläche in mm² 25
Vorteile Kuppeln wie alle Standard-Kupplungen – da Einhandbedienung. Entlüftung erfolgt gefahrlos während des Entkuppelns – keine Gefahr durch Umherschleudern von unter Druck stehenden Schläuchen. Das System erfüllt die Forderungen der ISO 4414. Erhöhter Sicherheitsstandard am Arbeitsplatz.
Zusatzinfo Sicherheitshinweis Nicht geeignet für den direkten Anschluss am Druckluftwerkzeug. Eine sichere Funktion kann nur in Verbindung mit Original-Rectus-Stahlsteckern gewährleistet werden.
Druckbereich PB = 8 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +60°C (NBR) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung Entlüftungsautomatik
Anschluss Innengewinde 1/4"
Anschluss Beschreibung Innengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 1/4"
Material Messing vernickelt
Material Beschreibung Messing CuZn39Pb3 2.0401 (komplett)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche vernickelt
Werkstoff Anschluss Messing vernickelt
Werkstoff Ventilkörper Messing vernickelt
Werkstoff Entriegelungshülse Messing vernickelt
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.201
Kodierung Nein
Entlüftungskupplung Ja
Sicherheitsverriegelung Ja
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Ja
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Nein
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

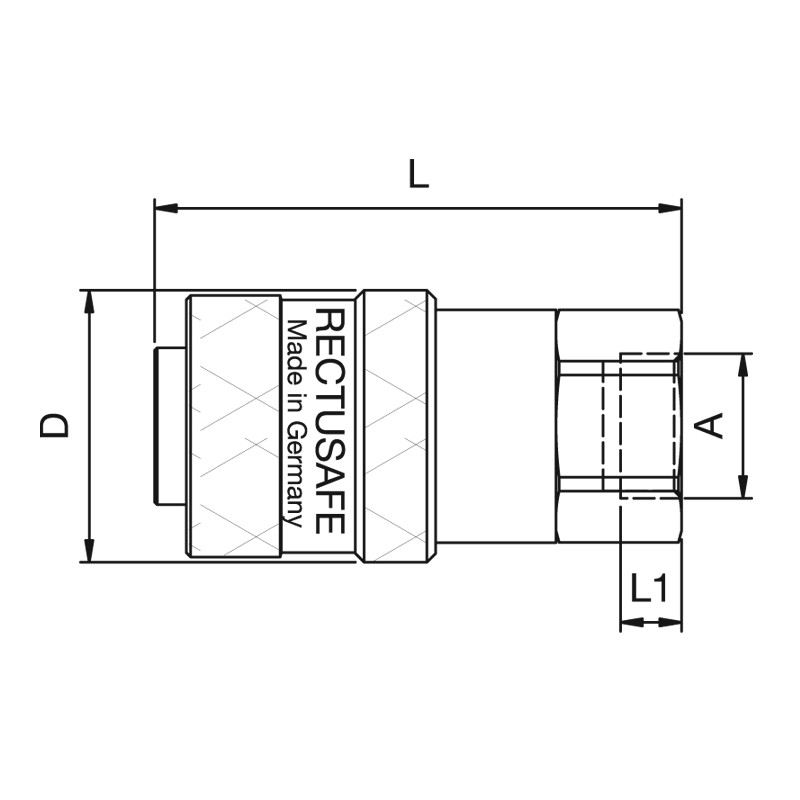

Abmessungen

Anschluss A G 1/4
SW mm 24
L mm 63
L1 mm 10
D mm 30

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
Bedienungsanleitung Herunterladen
