20KAKO05MPX

Schnellkupplung einseitig absperrend, mit Schlauchmutter 3 x 5 mm, NW 2,7, <35 bar, Messing, Dichtung NBR

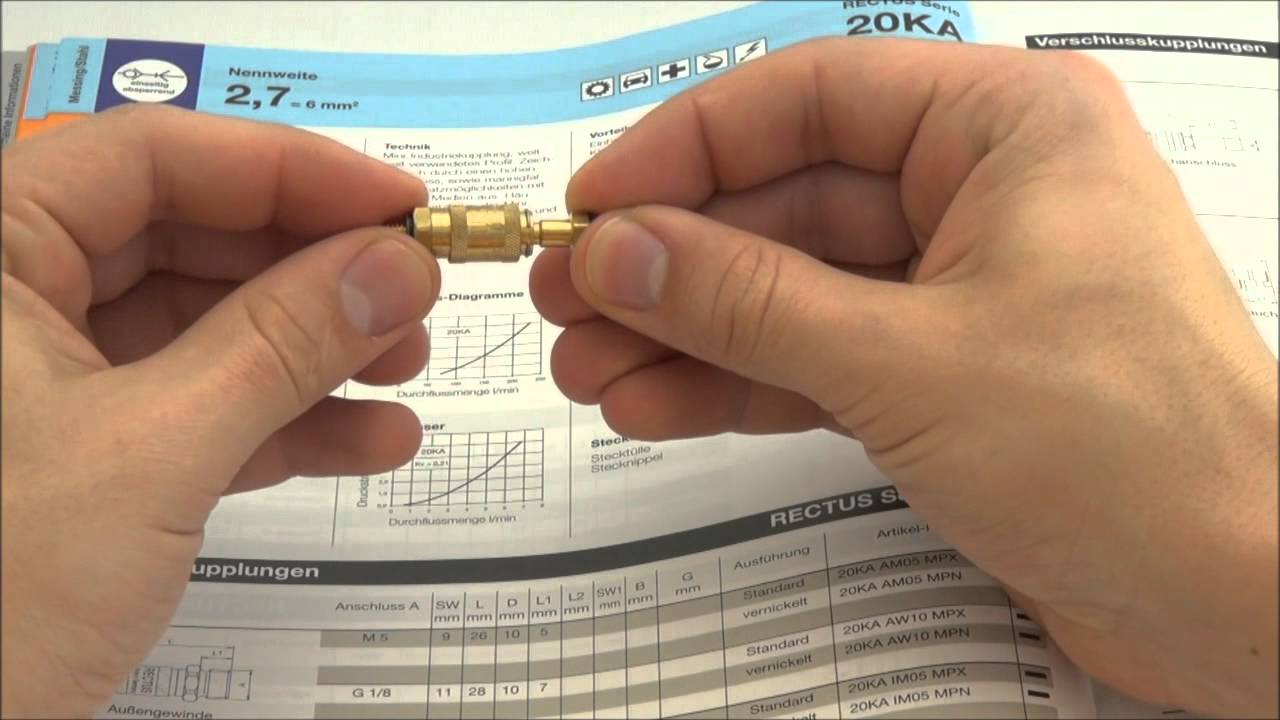

Anwendungsvideo

Lieferzeit: 9-10 Werktage
11,34 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Mini-Industriekupplung, weltweit verwendetes Profil. Zeichnet sich durch einen hohen Durchfluss, sowie mannigfaltige Einsatzmöglichkeiten mit diversen Medien aus. Häufiger Einsatzfall in der Minipneumatik, Medizintechnik und Chemie/Pharmazie.

Serie 20KA
Nennweite in mm 2,7
Nennweite Fläche in mm² 6
Vorteile Einhandbedienung. Kleine Einbaumaße.
Kompatibilität RECTUS 91
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung einseitig absperrend
Anschluss mit Schlauchmutter 3 x 5 mm
Anschluss Beschreibung mit Schlauchmutter ohne Knickschutz 3 x 5 mm
Material Messing
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche ohne Oberflächenbehandlung
Werkstoff Anschluss Messing
Werkstoff Ventilkörper Messing
Werkstoff Entriegelungshülse Messing
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.011
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Ja
Formenkühlung Nein

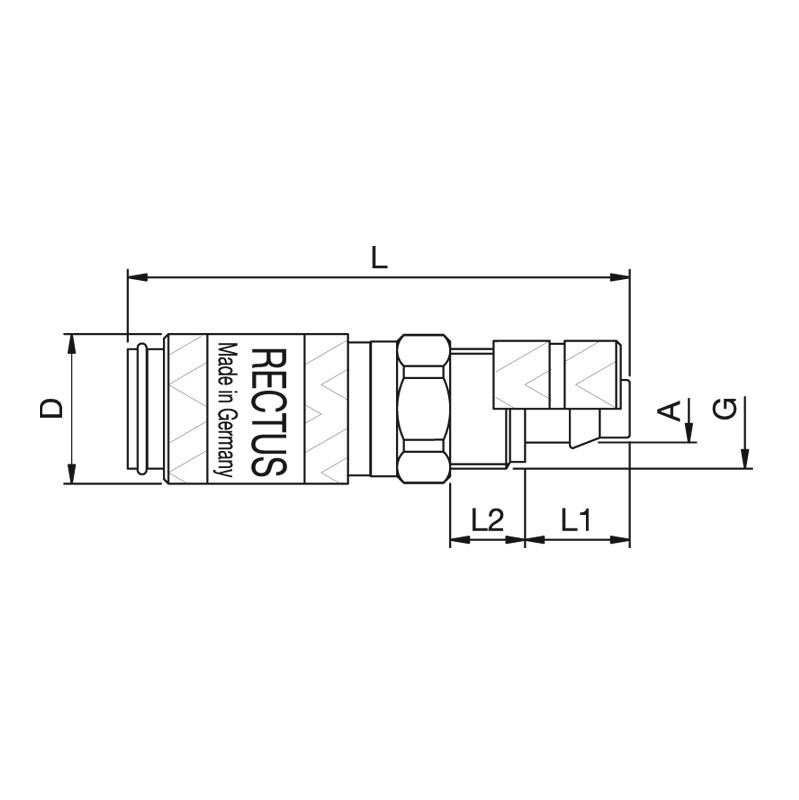

Abmessungen

Anschluss A 3 x 5 mm
SW mm 9
L mm 34
L1 mm 7
L2 mm 5
G mm M 7 x 0,5
D mm 10

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen
