21KASW13MPN

Schnellkupplung einseitig absperrend, Außengewinde G 1/4", NW 5, <35 bar, Messing vernickelt, Dichtung NBR

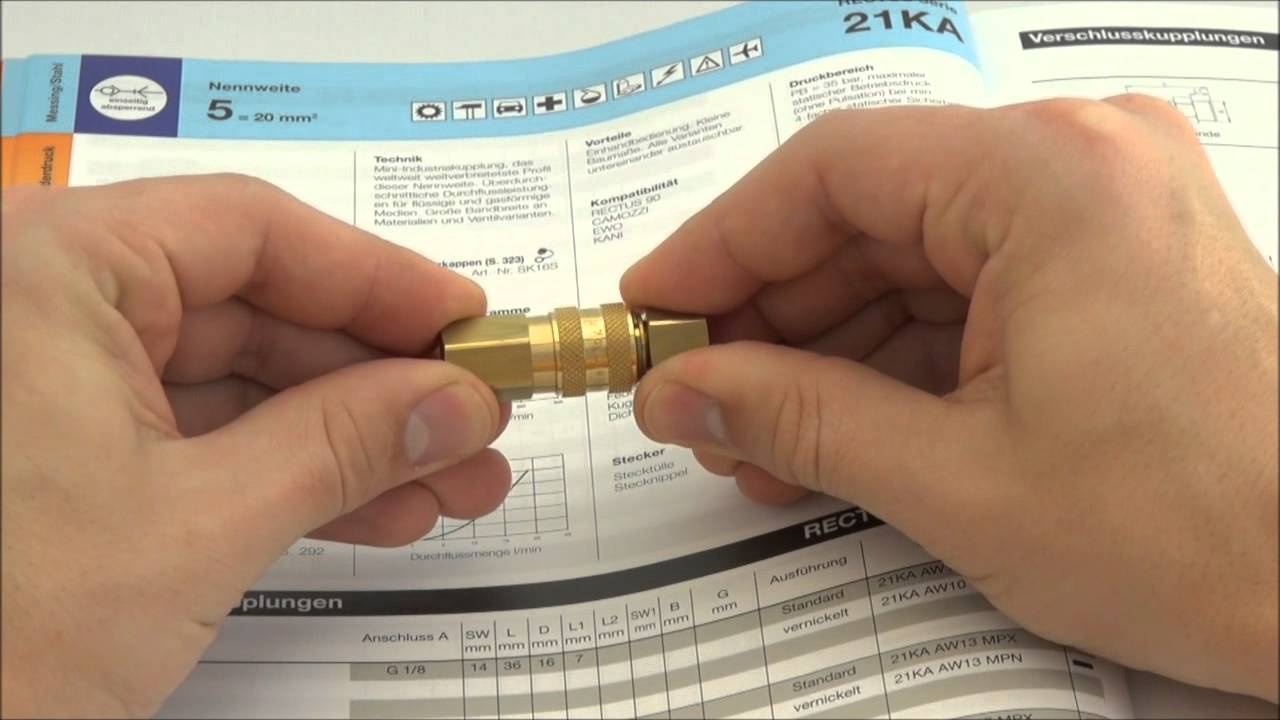

Anwendungsvideo

Lieferzeit: auf Anfrage
27,82 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Mini-Industriekupplung, das weltweit weitverbreitetste Profil dieser Nennweite. Überdurchschnittliche Durchflussleistungen für flüssige und gasförmige Medien. Große Bandbreite an Materialien und Ventilvarianten.

Serie 21KA
Nennweite in mm 5
Nennweite Fläche in mm² 20
Vorteile Einhandbedienung. Kleine Baumaße. Alle Varianten untereinander austauschbar.
Kompatibilität RECTUS 90
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) 0°C bis +316°C (FFKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung einseitig absperrend
Anschluss Außengewinde 1/4"
Anschluss Beschreibung Außengewinde Schottausführung Whitworth Rohrgewinde ISO 228 zylindrisch links 1/4"
Material Messing vernickelt
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche vernickelt
Werkstoff Anschluss Messing vernickelt
Werkstoff Ventilkörper Messing vernickelt
Werkstoff Entriegelungshülse Messing vernickelt
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.042
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
Bedienungsanleitung Herunterladen
