Details
Industriekupplung mit hohen Durchflussleistungen durch
UltraFlo-Technologie. Speziell geeignet für Einsatz mit gasförmigen Medien in der Industrie. Stahlentriegelungshülse wirkt gegen oszillierende Kräfte. Sondervariante mit Messingventil für den Einsatz mit Flüssigkeiten.
| Serie |
22SF |
| Nennweite in mm |
5,5 |
| Nennweite Fläche in mm² |
25 |
| Vorteile |
Einhandbedienung. Optimierte Stecknippelführung durch hohe Eintauchtiefe. High-Flow-Ventil. |
| Kompatibilität |
RECTUS 14, PARKER 50 |
| Druckbereich |
PB = 35 bar, maximaler
statischer Betriebsdruck
(ohne Pulsation)
bei min. 4-facher
statischer Sicherheit. |
| Temperaturbereich |
-20°C bis +100°C (NBR)
-40°C bis +120/150°C (EPDM)
-15°C bis +200°C (FKM)
jeweils abhängig
vom Durchflussmedium.
|
| Absperrung |
Stecker freier Durchgang |

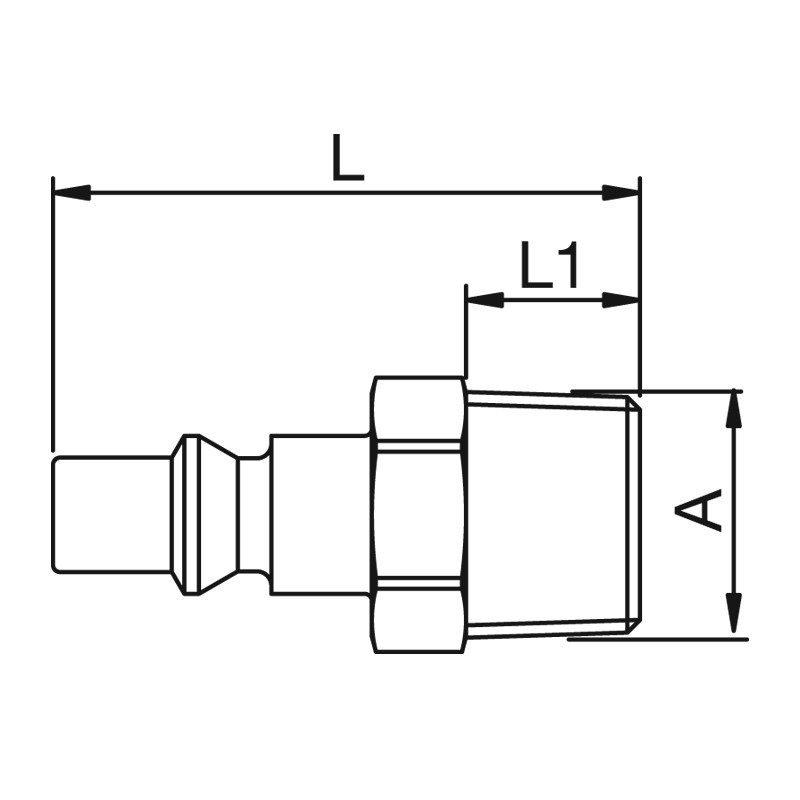

| Anschluss |
Außengewinde 1/4" |
| Anschluss Beschreibung |
Außengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 1/4" |
| Material |
Stahl vernickelt |
| Material Beschreibung |
Stahl 9SMnPb28K 1.0718 |
| Dichtung |
ohne Dichtung |
| Oberfläche |
vernickelt |
| Gewicht in Kg |
0.02 |
| Kodierung |
Nein |
| Entlüftungskupplung |
Nein |
| Sicherheitsverriegelung |
Nein |
| Einhandbedienung |
Ja |
| Zweihandbedienung |
Nein |
| Kugelverriegelung |
Nein |
| Stiftverriegelung |
Nein |
| Ultra-FLO-Ventil |
Nein |
| Vakuumtauglich |
Ja |
| Wassertauglich |
Nein |
| Flachdichtend |
Nein |
| Atemlufttauglich / Atemschutz |
Nein |
| Druckeliminator |
Nein |
| Hydraulikbereich |
Nein |
| Pneumatikbereich |
Ja |
| Standardprodukt |
Nein |
| Formenkühlung |
Nein |
