22SFAW21MXX

Stecker freier Durchgang, Außengewinde G 1/2", NW 5,5, <35 bar, Messing

Lieferzeit: 3-4 Werktage
7,74 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Industriekupplung mit hohen Durchflussleistungen durch UltraFlo-Technologie. Speziell geeignet für Einsatz mit gasförmigen Medien in der Industrie. Stahlentriegelungshülse wirkt gegen oszillierende Kräfte. Sondervariante mit Messingventil für den Einsatz mit Flüssigkeiten.

Serie 22SF
Nennweite in mm 5,5
Nennweite Fläche in mm² 25
Vorteile Einhandbedienung. Optimierte Stecknippelführung durch hohe Eintauchtiefe. High-Flow-Ventil.
Kompatibilität RECTUS 14, PARKER 50
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Stecker freier Durchgang
Anschluss Außengewinde 1/2"
Anschluss Beschreibung Außengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 1/2"
Material Messing
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung ohne Dichtung
Oberfläche ohne Oberflächenbehandlung
Gewicht in Kg 0.053
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Nein
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Nein
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

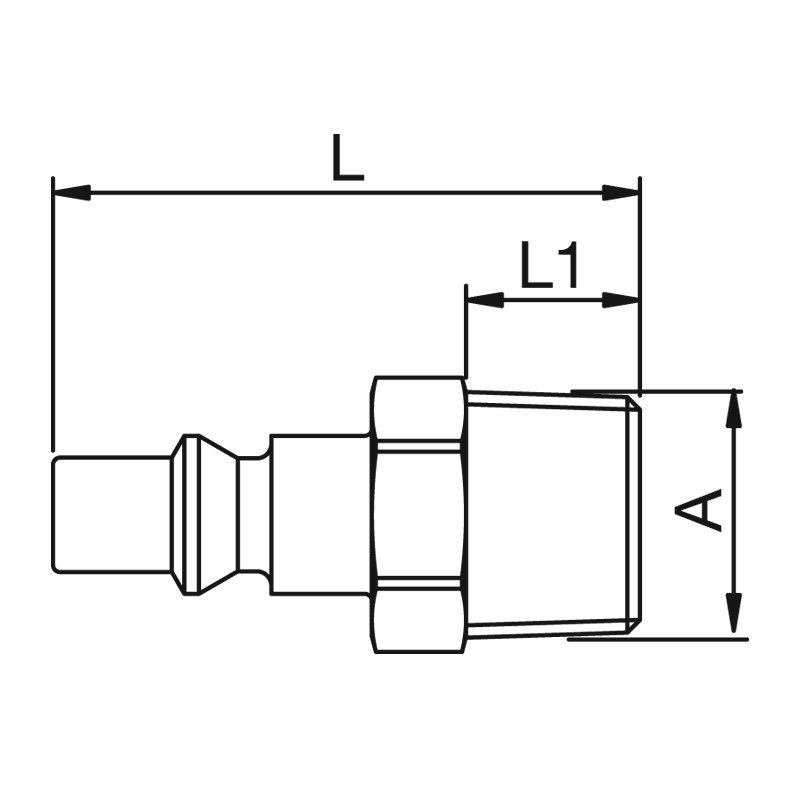

Abmessungen

Anschluss A G 1/2
SW mm 22
L mm 46
L1 mm 17

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
