24KAAW21MPN

Schnellkupplung einseitig absperrend, Außengewinde G 1/2", NW 5,5, <35 bar, Messing vernickelt, Dichtung NBR

Lieferzeit: 1-2 Werktage
13,19 €
Inkl. 16% MwSt., zzgl. Versandkosten

Details

1/4" Industrie-Messingkupplung nach ISO 6150 B und US Mil. Spec 4109. Zeichnet sich durch massive Messingbauweise und entsprechendes Hülsendesign aus. Stecknippel aus gehärtetem Stahl wirkt gegen Vibrationen und Krafteinwirkung von außen.

Serie 24KA
Nennweite in mm 5,5
Nennweite Fläche in mm² 25
Vorteile Einhandbedienung.
Kompatibilität INDUSTR. INTERCHANGE 1/4" US-MIL-SPEC-C-4109 ISO 6150 B RECTUS 23 RECTUS 1400/1423 TEMA 1400 PARKER 20 1/4" + 30 1/4"
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/1500°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung einseitig absperrend
Anschluss Außengewinde 1/2"
Anschluss Beschreibung Außengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 1/2"
Material Messing vernickelt
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche vernickelt
Werkstoff Anschluss Messing vernickelt
Werkstoff Ventilkörper Messing vernickelt
Werkstoff Entriegelungshülse Messing vernickelt
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.099
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

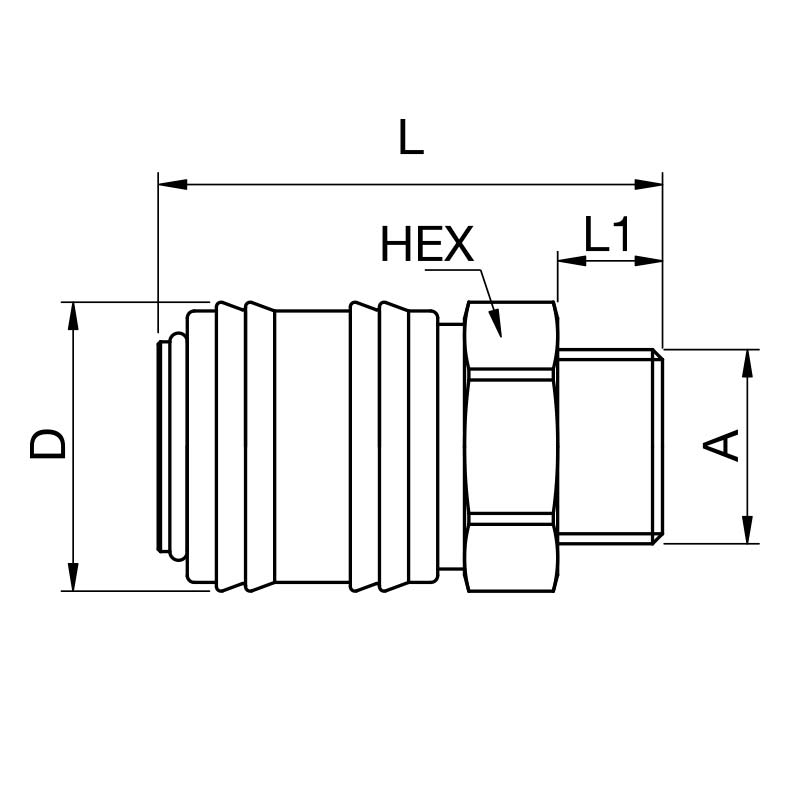

Abmessungen

Anschluss A G 1/2
SW mm 22
L mm 46
L1 mm 12
D mm 25

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
Bedienungsanleitung Herunterladen
