Sicherheitskupplung mit UltraFlo-Technologie. Hohe Durchflussleistung. Zeichnet sich durch robuste Bauweise und Stahlentriegelungshülse im Einsatz mit großen pneumatischen Verbrauchern aus. Die Sicherheitsverriegelung verhindert ein unabsichtliches Entkuppeln. Beim Entkuppeln muss der Stecker zunächst gegen die Kupplung gedrückt werden, erst dann kann entriegelt werden.

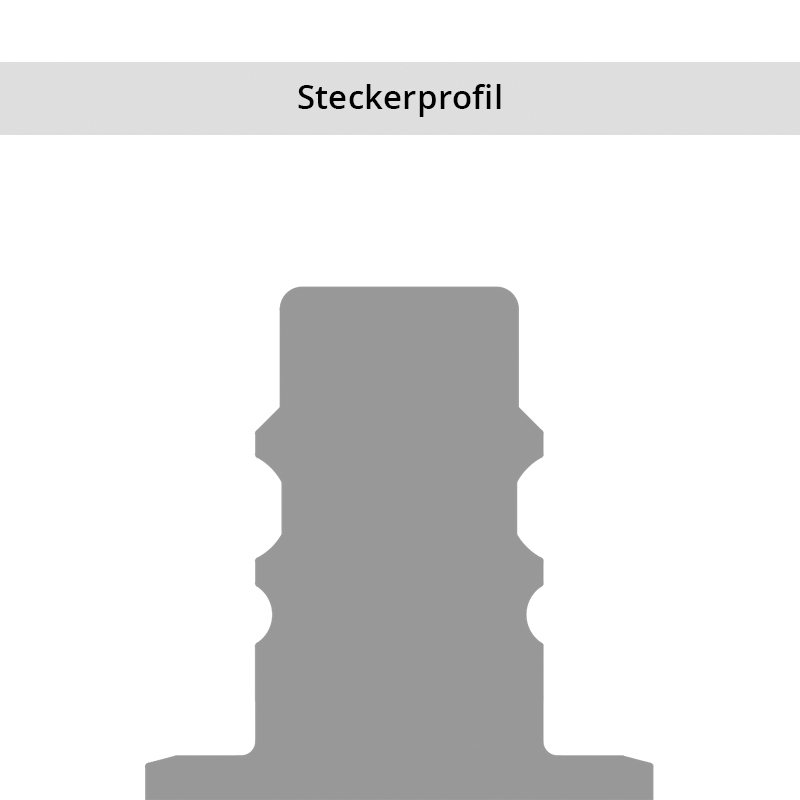

| Serie: | 25 |
| Dichtung: | NBR |
| Serie lang: | 25KD |
| Nennweite in mm: | 7,4 |
| Nennweite Fläche in mm²: | 43 |
| Vorteile: | Qualitätskupplung mit hoher Durchgangsleistung und kleinen Baumaßen. Sicherheitsverriegelung. Griffige Entriegelungshülse, kann auch mit Schutzhandschuhen betätigt werden. |
| Druckbereich: | PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich: | -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) 0°C bis +316°C (FFKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Schnellkupplung Sicherheitsverriegelung beidseitig absperrend |

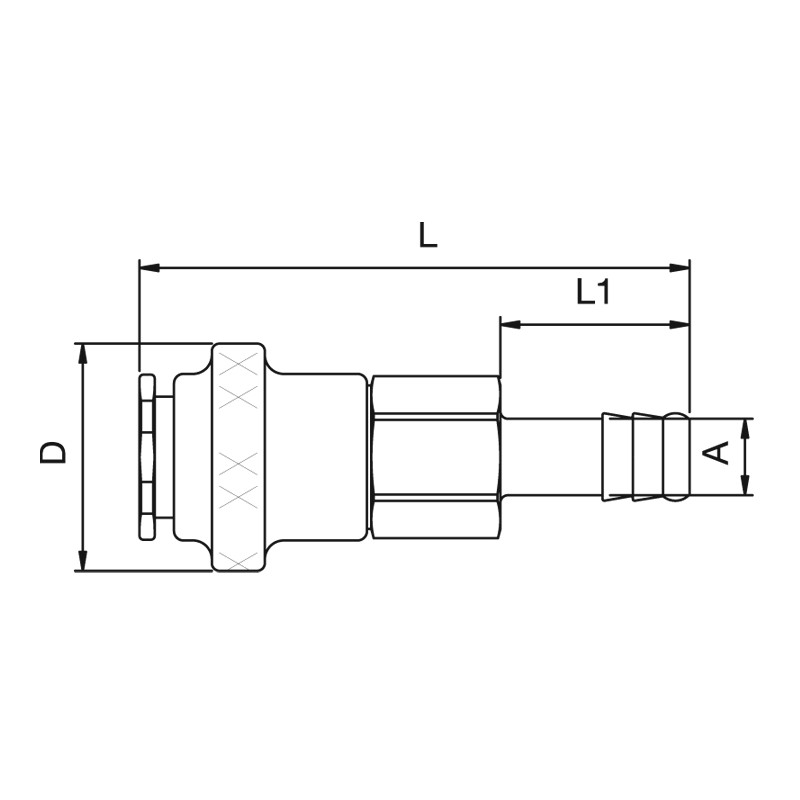

| Anschluss: | Schlauchanschluss 8mm LW(5/16") |
| Anschluss Beschreibung: | Schlauchanschluss 8mm LW(5/16") |
| Anschlussart: | Schlauchanschluss |
| Material: | Messing vernickelt |
| Material Beschreibung: | Messing CuZn39Pb3 2.0401 (komplett) |
| Dichtung Beschreibung: | Nitrit-Butadien-Kautschuk |
| Oberfläche: | vernickelt |
| Werkstoff Anschluss: | Messing vernickelt |
| Werkstoff Ventilkörper: | Messing vernickelt |
| Werkstoff Entriegelungshülse: | Messing vernickelt |
| Werkstoff Ventil: | Messing |
| Werkstoff Feder Sprengring: | Edelstahl 1.4310 |
| Werkstoff Kugeln/Stifte: | Edelstahl 1.4034 |
| Werkstoff Dichtung: | Perbunan® |
| Gewicht in Kg: | 0,09 |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Ja |
| Einhandbedienung: | Nein |
| Zweihandbedienung: | Ja |
| Kugelverriegelung: | Ja |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Nein |

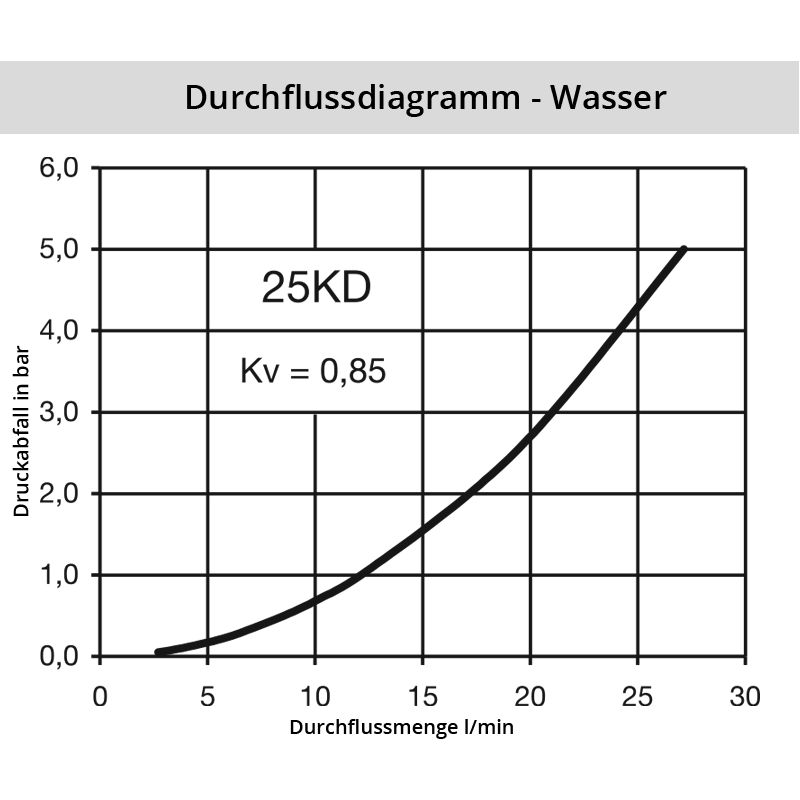

| Wassertauglich: | Ja |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Ja |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Nein |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Nein |
| Formenkühlung: | Nein |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
