25KLAW13EVX

Schnellkupplung leckarm beidseitig absperrend, Außengewinde G 1/4", NW 7,4, <8 bar, Edelstahl 1.4404, Dichtung FKM

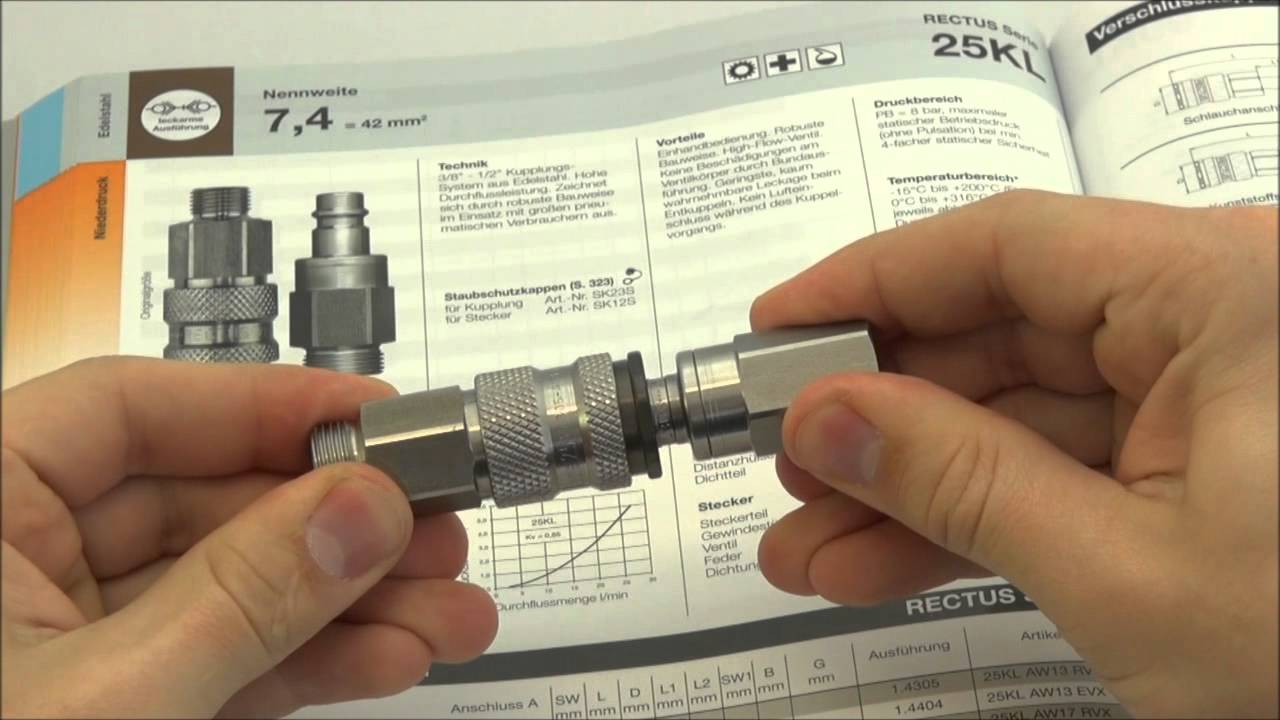

Anwendungsvideo

Lieferzeit: 3-4 Werktage
319,50 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

3/8“ - 1/2“ Kupplungs-System aus Edelstahl. Hohe Durchflussleistung. Zeichnet sich durch robuste Bauweise im Einsatz mit großen pneumatischen Verbrauchern aus.

Serie 25KL
Nennweite in mm 7,4
Nennweite Fläche in mm² 42
Vorteile Einhandbedienung. Robuste Bauweise. High-Flow-Ventil. Keine Beschädigungen am Ventilkörper durch Bundausführung. Geringste, kaum wahrnehmbare Leckage beim Entkuppeln. Kein Lufteinschluss während des Kuppelvorgangs.
Druckbereich PB = 8 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung leckarm beidseitig absperrend
Anschluss Außengewinde 1/4"
Anschluss Beschreibung Außengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 1/4"
Material Edelstahl 1.4404
Material Beschreibung rostfreier Stahl 1.4404
Dichtung FKM
Dichtung Beschreibung Fluorkautschuk
Oberfläche ohne Oberflächenbehandlung
Werkstoff Anschluss Edelstahl 1.4404
Werkstoff Ventilkörper Edelstahl 1.4404
Werkstoff Entriegelungshülse Edelstahl 1.4404
Werkstoff Ventil Edelstahl 1.4404
Werkstoff Feder Sprengring Edelstahl 1.4571
Werkstoff Kugeln/Stifte Edelstahl 1.4401
Werkstoff Dichtung Viton®
Gewicht in Kg 0.098
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Nein
Wassertauglich Nein
Flachdichtend Ja
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

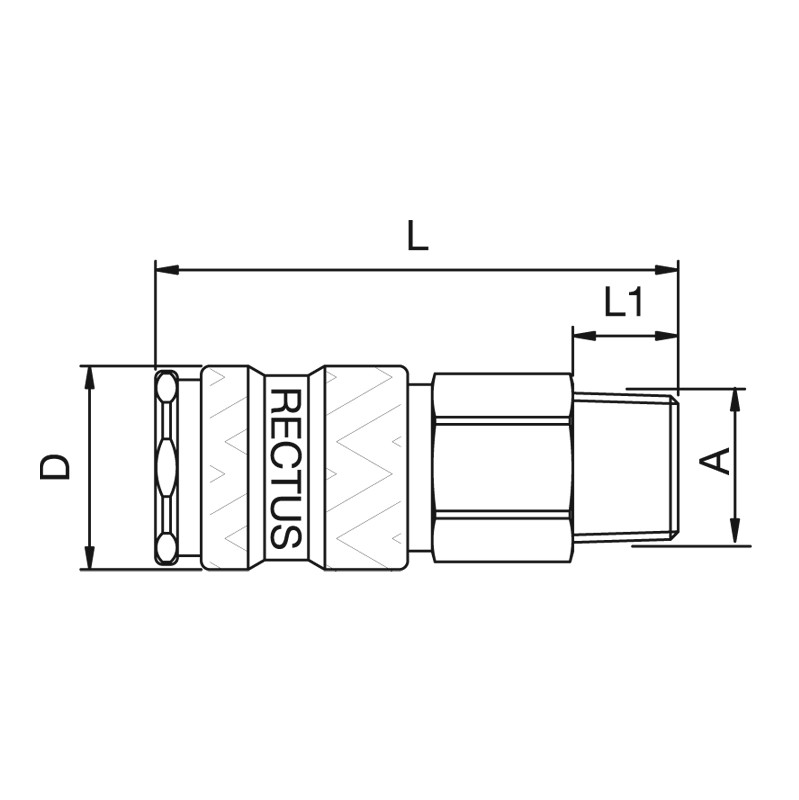

Abmessungen

Anschluss A G 1/4
SW mm 19
L mm 59,5
L1 mm 10,5
D mm 23

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen
