Sicherheitskupplung mit UltraFlo-Technologie. Hohe Durchflussleistung. Zeichnet sich durch robuste Bauweise und Stahlentriegelungshülse im Einsatz mit großen pneumatischen Verbrauchern aus. Die Sicherheitsverriegelung verhindert ein unabsichtliches Entkuppeln. Beim Entkuppeln muss der Stecker zunächst gegen die Kupplung gedrückt werden, erst dann kann entriegelt werden.
| Serie: | 25 |
| Dichtung: | NBR |
| Serie lang: | 25SD |
| Nennweite in mm: | 7,4 |
| Nennweite Fläche in mm²: | 43 |
| Vorteile: | Qualitätskupplung mit hoher Durchgangsleistung und kleinen Baumaßen. Sicherheitsverriegelung. Griffige Entriegelungshülse, kann auch mit Schutzhandschuhen betätigt werden. |
| Kompatibilität: | RECTUS 26 RECTUS 1600/1625 TEMA 1600 |
| Druckbereich: | PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich: | -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) 0°C bis +316°C (FFKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Stecker Sicherheitsverriegelung beidseitig absperrend |

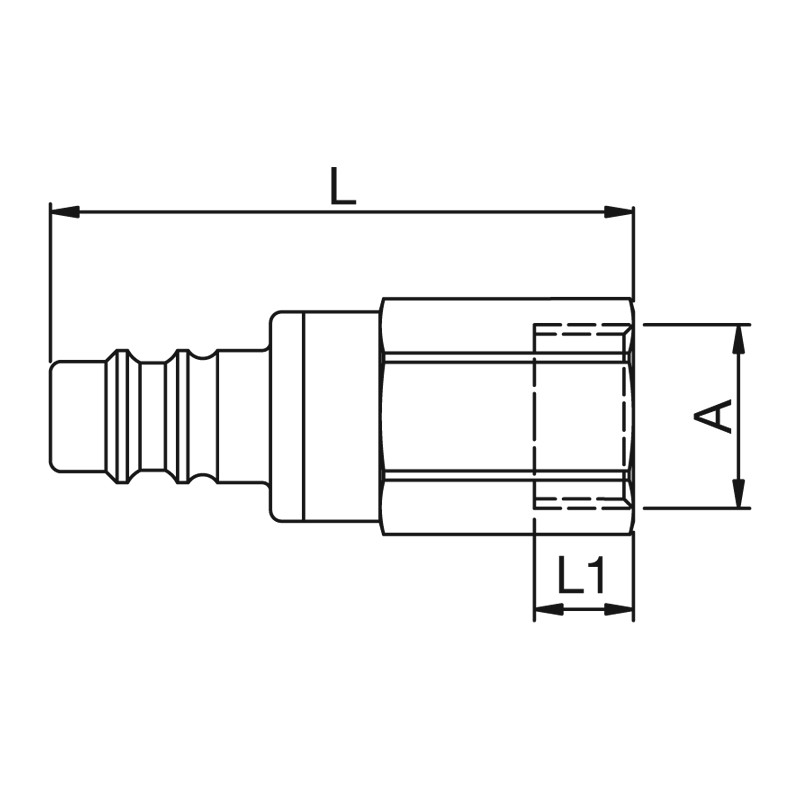

| Anschluss: | Innengewinde 1/2" |
| Anschluss Beschreibung: | Innengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 1/2" |
| Anschlussart: | Innengewinde |
| Material: | Messing vernickelt |
| Material Beschreibung: | Messing CuZn39Pb3 2.0401 (außer EH) |
| Dichtung Beschreibung: | Nitrit-Butadien-Kautschuk |
| Oberfläche: | vernickelt |
| Werkstoff Anschluss: | Messing vernickelt |
| Werkstoff Ventil: | Messing |
| Werkstoff Feder Sprengring: | Edelstahl 1.4310 |
| Werkstoff Dichtung: | Perbunan® |
| Gewicht in Kg: | 0,0654 |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Ja |
| Einhandbedienung: | Nein |
| Zweihandbedienung: | Ja |
| Kugelverriegelung: | Nein |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Nein |
| Wassertauglich: | Ja |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Ja |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Nein |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Nein |
| Formenkühlung: | Nein |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
