26KATF13MPN

Schnellkupplung einseitig absperrend, Schlauchanschluss 13mm LW(1/2"), NW 7,2, <35 bar, Messing vernickelt, Dichtung NBR

Anwendungsvideo

Lieferzeit: 3-4 Werktage
12,39 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Europäisches Standardindustrieprofil. Universell einsetzbare Messing-Verschlusskupplung. Kleine massive Bauweise. Ergonomisches Hülsendesign verhindert Verschmutzungen am Ventilkörper. Stecknippel der Serie 26 in Messing. Stahlstecknippel der Serie 25 bei oszilierenden Kräften empfohlen.

Serie 26KA
Nennweite in mm 7,2
Nennweite Fläche in mm² 40
Vorteile Einhandbedienung. Europäischer Standard.
Kompatibilität RECTUS 25 RECTUS 1600/1625 TEMA 1600
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung einseitig absperrend
Anschluss Schlauchanschluss 13mm LW(1/2")
Anschluss Beschreibung Schlauchanschluss 13mm LW(1/2")
Material Messing vernickelt
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche vernickelt
Werkstoff Anschluss Messing vernickelt
Werkstoff Ventilkörper Messing vernickelt
Werkstoff Entriegelungshülse Messing vernickelt
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.08
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Nein
Stiftverriegelung Ja
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

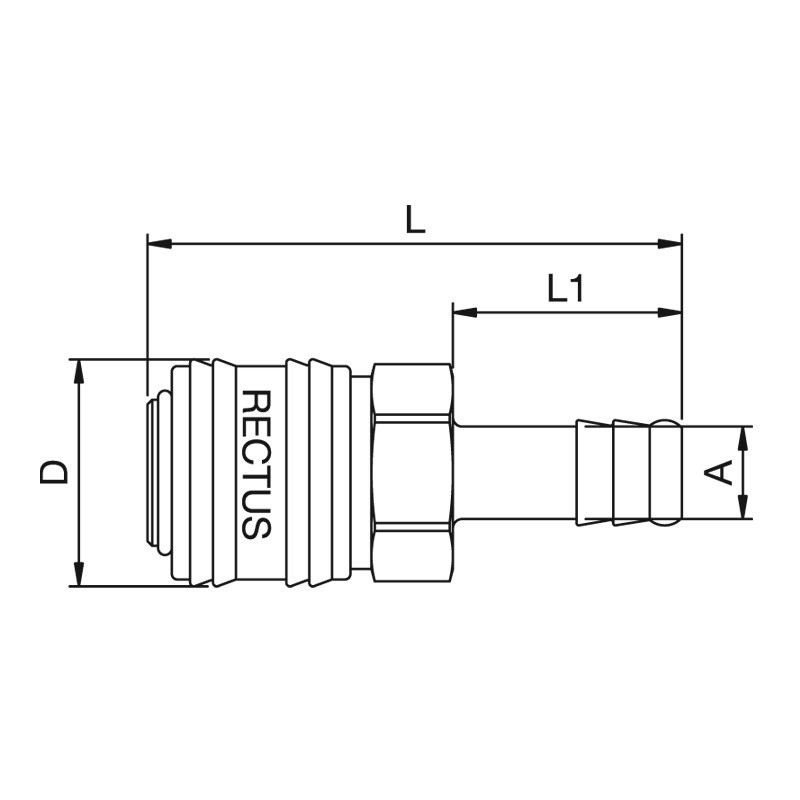

Abmessungen

Anschluss A 13 mm
SW mm 21
L mm 58
L1 mm 25
D mm 25

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen
