39KBAW26MPN

Schnellkupplung beidseitig absperrend, Außengewinde G 3/4", NW 19, <35 bar, Messing vernickelt, Dichtung NBR

Lieferzeit: 8-9 Werktage
236,64 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Industrieprofil aus Messing mit UltraFlo-Technologie. Kompakte Baugröße mit hoher Leistungscharakteristik. Kupplung einsetzbar mit einer Vielzahl von gasförmigen und flüssigen Medien.

Serie 39KB
Nennweite in mm 19
Nennweite Fläche in mm² 300
Vorteile Kompakte Bauweise. Extrem hohe Durchflussleistung. High-Flow-Ventil.
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) 0°C bis +316°C (FFKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung beidseitig absperrend
Anschluss Außengewinde 3/4"
Anschluss Beschreibung Außengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 3/4"
Material Messing vernickelt
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche vernickelt
Werkstoff Anschluss Messing vernickelt
Werkstoff Ventilkörper Messing vernickelt
Werkstoff Entriegelungshülse Messing vernickelt
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Gewicht in Kg 0.632
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

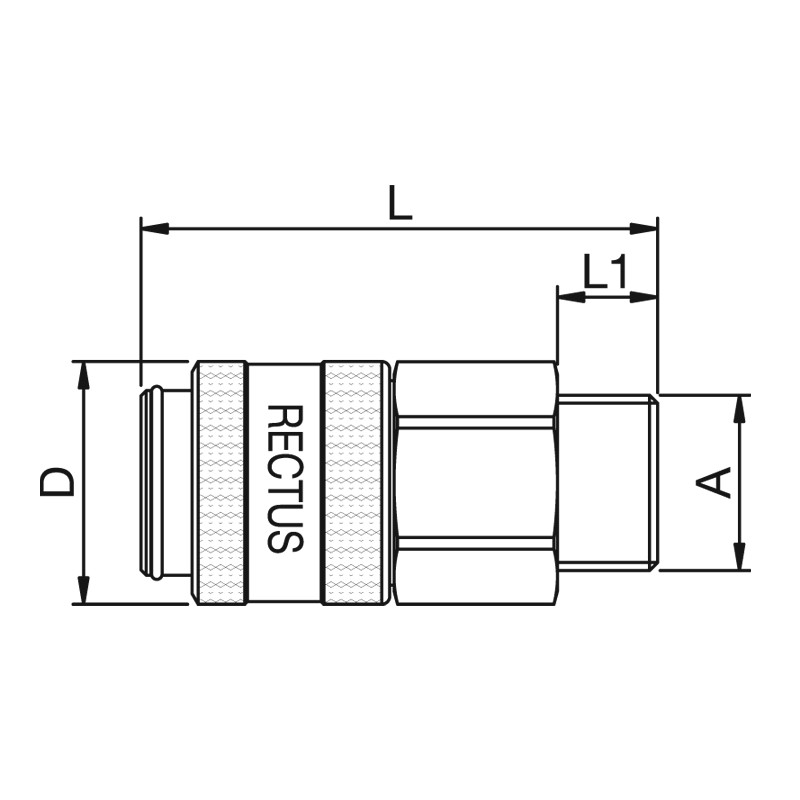

Abmessungen

Anschluss A G 3/4
SW mm 41
L mm 95
L1 mm 16
D mm 46

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen
