Das Kupplungs-System Serie 48 aus dem Kunststoff POM wurde für Anwendungen in der Medizin, der Chemie, dem Lebensmittelbereich, der Pharmazie und der Labortechnik entwickelt. Die Kupplung kann auch in Vollkunststoff-Ausführung geliefert werden (RectuChem+). Die Metallfedern wurden hier durch Federn aus dem äußerst resistenten Kunststoff PEEK ersetzt.
| Serie: | 48 |
| Dichtung: | EPDM |
| Serie lang: | 48SB |
| Nennweite in mm: | 7 |
| Nennweite Fläche in mm²: | 38 |
| Vorteile: | Einhandbedienung. Keine Verwechslungsgefahr durch Farbkodierung von Hülse und Stecker. Die Kupplung ist mit einem beidseitig absperrenden Ventil ausgerüstet und kann deshalb sowohl einseitig absperrend (d.h. Stecker ohne Ventil) als auch beidseitig absperrend (d.h. Stecker mit Ventil) gekuppelt werden. Auch als Durchgangskupplung (d.h. ohne Ventil) ist die Kupplung lieferbar. |
| Druckbereich: | PB = 10 bar (bei 20°C) maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherht. |
| Temperaturbereich: | -20°C bis +80°C jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Stecker beidseitig absperrend |

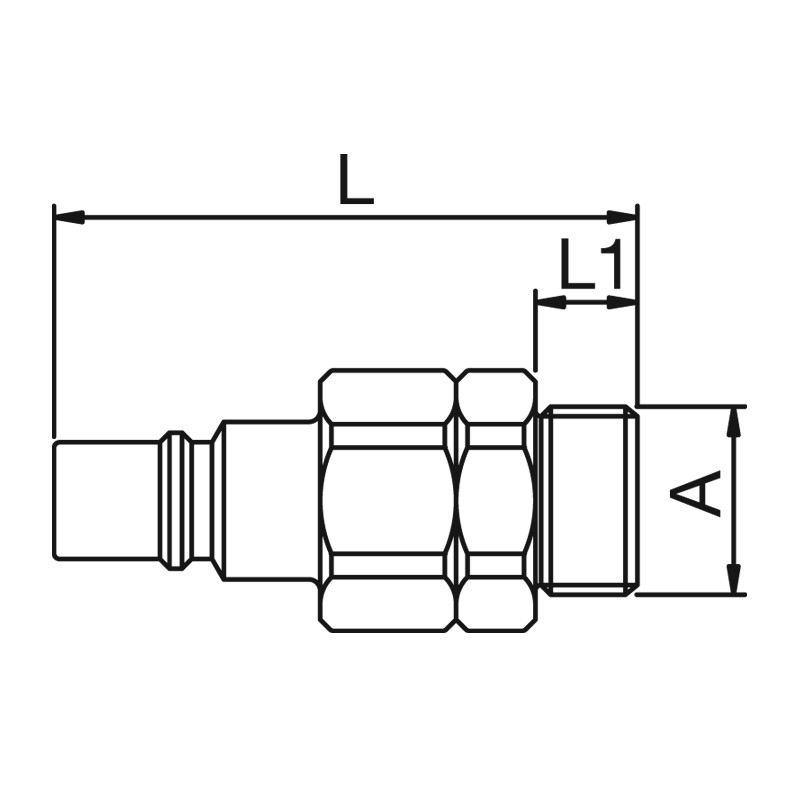

| Anschluss: | Außengewinde 3/8" |
| Anschluss Beschreibung: | Außengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 3/8" |
| Anschlussart: | Außengewinde |
| Material: | POM (Delrin) |
| Material Beschreibung: | POM (Delrin) |
| Dichtung Beschreibung: | Ethylen-Propylen-Dien Kautschuk |
| Oberfläche: | ohne Oberflächenbehandlung |
| Werkstoff Ventil: | POM, schwarz |
| Werkstoff Feder Sprengring: | Edelstahl 1.4571 |
| Gewicht in Kg: | 0,0125 |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Nein |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Ja |
| Wassertauglich: | Ja |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Nein |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Nein |
| Formenkühlung: | Nein |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
