50KAAW13MPXS

Schnellkupplung einseitig absperrend, Außengewinde G 1/4", NW 2,5, <35 bar, Messing, Dichtung NBR

Lieferzeit: 8-9 Werktage
17,10 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Mini-Industriekupplung, einsetzbar mit verschiedensten Medien. Extrem leicht zu bedienen.

Serie 50KA
Nennweite in mm 2,5
Nennweite Fläche in mm² 5
Vorteile Einhandbedienung. Kleine Einbaumaße.
Druckbereich PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit.
Temperaturbereich -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung einseitig absperrend
Anschluss Außengewinde 1/4"
Anschluss Beschreibung Außengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 1/4"
Material Messing
Material Beschreibung Messing CuZn39Pb3 2.0401 (außer EH)
Dichtung NBR
Dichtung Beschreibung Nitrit-Butadien-Kautschuk
Oberfläche ohne Oberflächenbehandlung
Werkstoff Anschluss Messing
Werkstoff Ventilkörper Messing
Werkstoff Entriegelungshülse Messing
Werkstoff Ventil Messing
Werkstoff Feder Sprengring Edelstahl 1.4310
Werkstoff Kugeln/Stifte Edelstahl 1.4034
Werkstoff Dichtung Perbunan®
Sondervariante Ja
Sondervariante Beschreibung S=EH NEUTRAL S=NEUTRAL SLEEVE
Gewicht in Kg 0.039
Kodierung Nein
Entlüftungskupplung Nein
Sicherheitsverriegelung Nein
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Stiftverriegelung Nein
Ultra-FLO-Ventil Nein
Vakuumtauglich Ja
Wassertauglich Ja
Flachdichtend Nein
Atemlufttauglich / Atemschutz Nein
Druckeliminator Nein
Hydraulikbereich Nein
Pneumatikbereich Ja
Standardprodukt Nein
Formenkühlung Nein

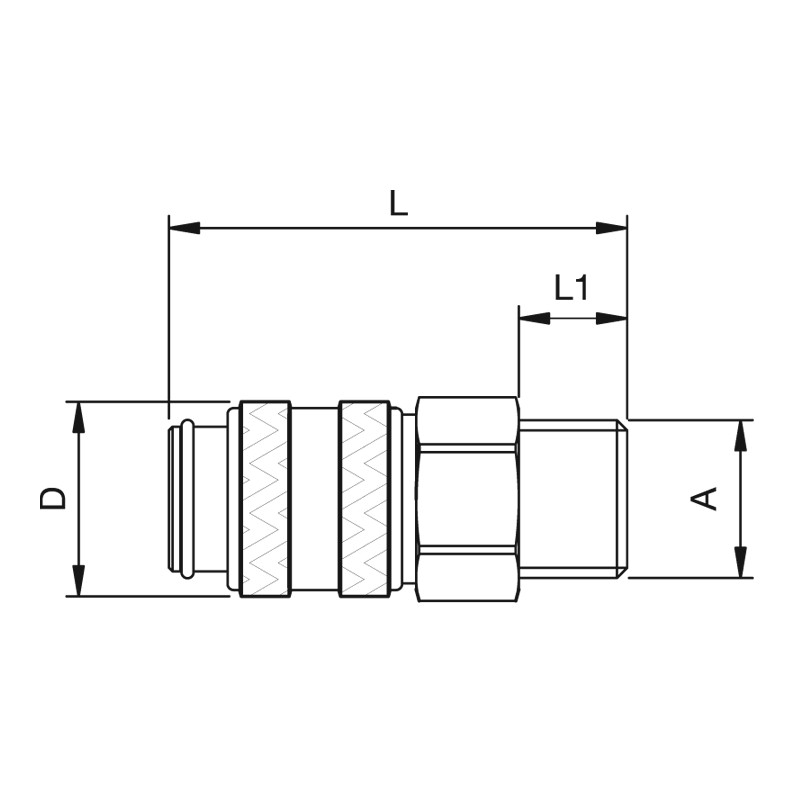

Abmessungen

Anschluss A G 1/4
SW mm 17
L mm 38
L1 mm 9
D mm 16

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen
