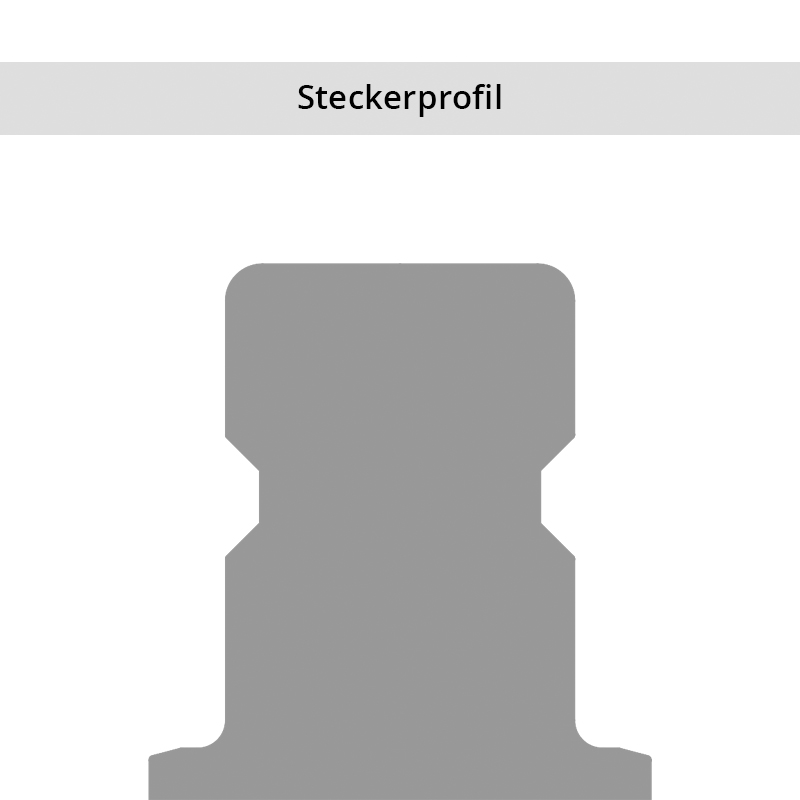

Deutsches Industrieprofil mit UltraFlo-Technologie. Optimierte Konstruktion hinsichtlich Größe und Leistung. Robuste Kupplung für Druckluftanwendungen. Besonders geeignet bei oszillierenden Kräften durch Stahlentriegelungshülse und Stahlventilkörper. Bedingter Einsatz bei Flüssigkeiten.
| Serie: | 57 |
| Dichtung: | NBR |
| Serie lang: | 57SB |
| Nennweite in mm: | 12 |
| Nennweite Fläche in mm²: | 115 |

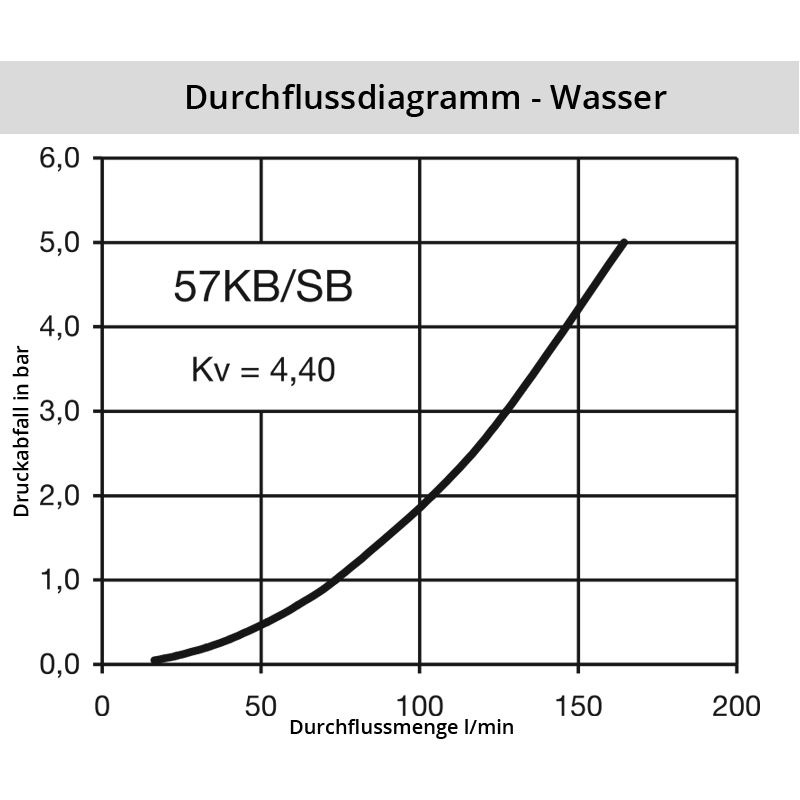

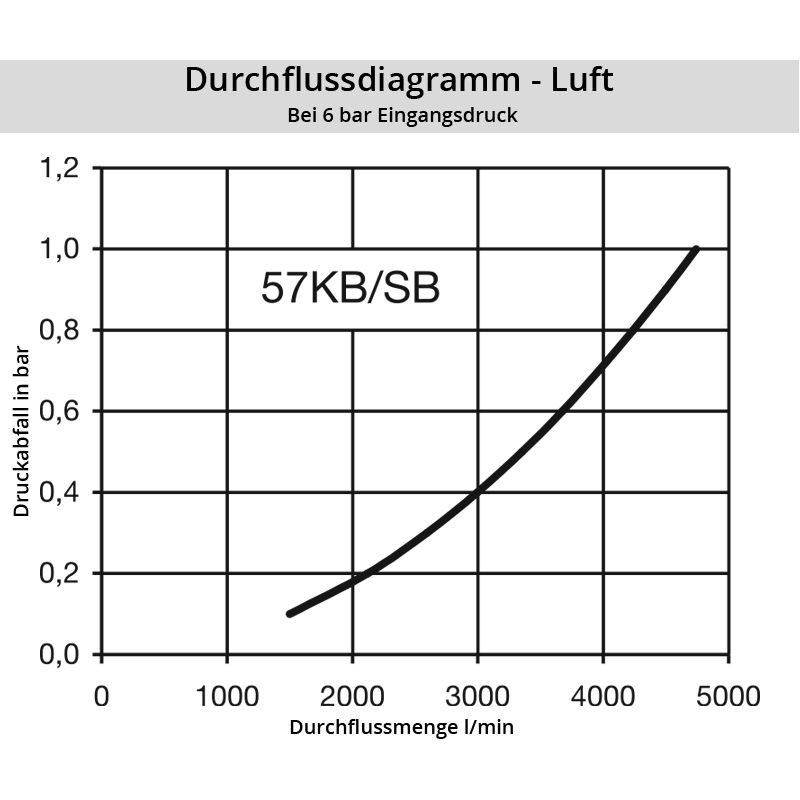

| Vorteile: | Einhandbedienung. Geringer Druckabfall. High-Flow-Ventil. Keine Beschädigungen am Ventilkörper durch Bundausführung. |
| Druckbereich: | PB = 35 bar, maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-facher statischer Sicherheit. |
| Temperaturbereich: | -20°C bis +100°C (NBR) -40°C bis +120/150°C (EPDM) -15°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Stecker beidseitig absperrend |

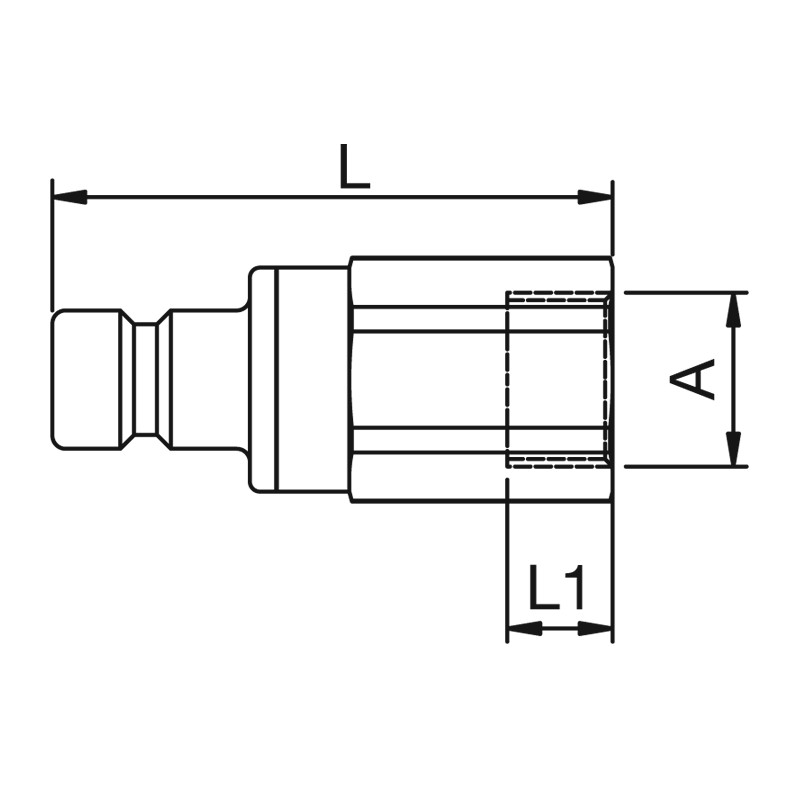

| Anschluss: | Innengewinde 3/4" |
| Anschluss Beschreibung: | Innengewinde Whitworth Rohrgewinde ISO 228 zylindrisch 3/4" |
| Anschlussart: | Innengewinde |
| Material: | Messing vernickelt |
| Material Beschreibung: | Messing CuZn39Pb3 2.0401 (außer EH) |
| Dichtung Beschreibung: | Nitrit-Butadien-Kautschuk |
| Oberfläche: | vernickelt |
| Werkstoff Dichtung: | Perbunan® |
| Gewicht in Kg: | 0,3754 |
| Entlüftungskupplung: | Nein |
| Sicherheitsverriegelung: | Nein |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Nein |
| Stiftverriegelung: | Nein |
| Ultra-FLO-Ventil: | Nein |
| Vakuumtauglich: | Ja |
| Wassertauglich: | Ja |
| Flachdichtend: | Nein |
| Atemlufttauglich / Atemschutz: | Nein |
| Druckeliminator: | Nein |
| Hydraulikbereich: | Nein |
| Pneumatikbereich: | Ja |
| Standardprodukt: | Nein |
| Formenkühlung: | Nein |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
