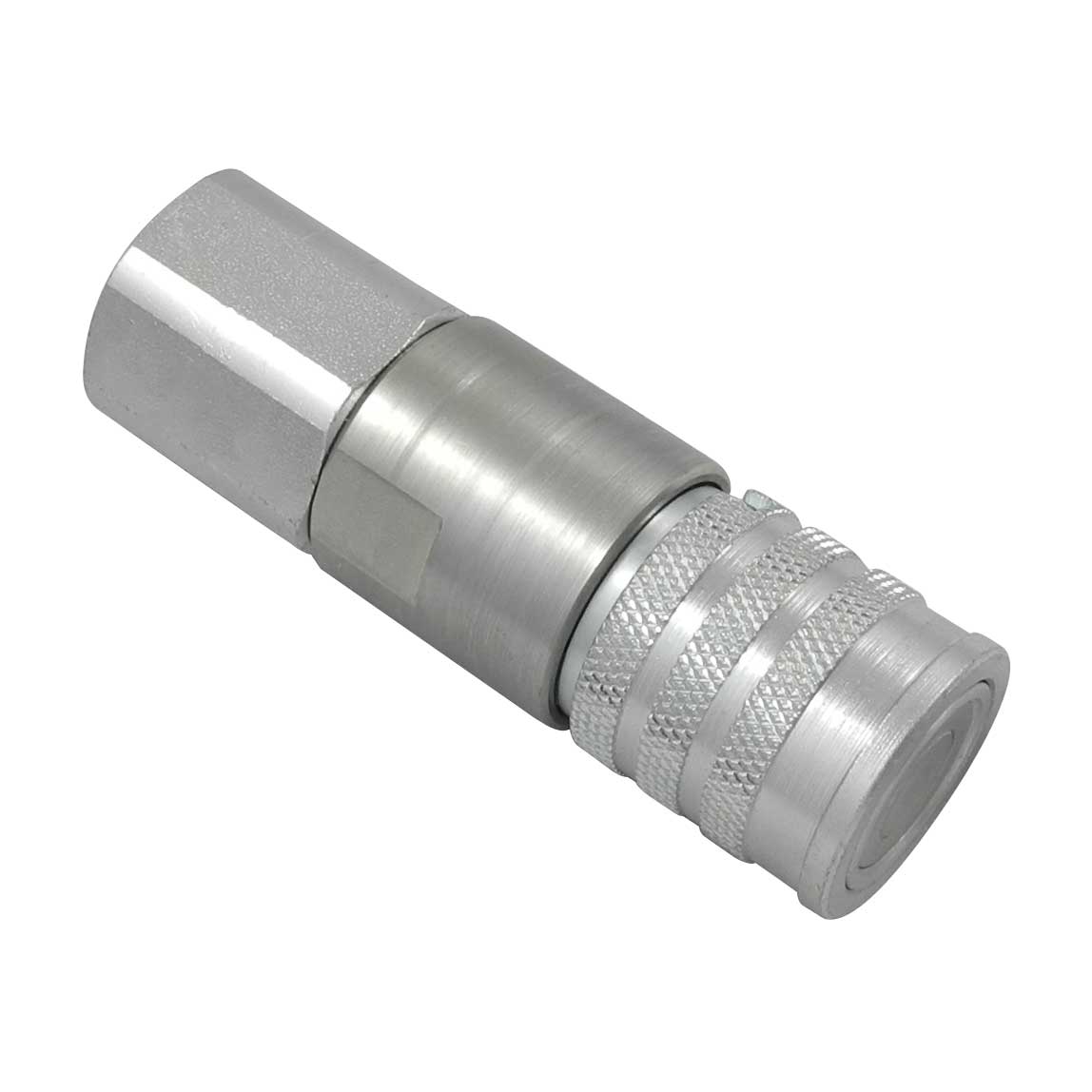

FEC-1002-20FB

Hydraulikstecker beidseitig absperrend mit Druckeliminator, Innengewinde G 1 1/4", NW 25, 200 bar, Stahl, Dichtung NBR

Anwendungsvideo

Lieferzeit: auf Anfrage
249,31 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

Das Steckerprofil der Serie IF ist nach ISO-Norm 16028 hergestellt und mit anderen Fabrikaten der selben Norm kompatibel. Diese Kupplungen sind absolut leckarm, d.h. kein Ölverlust beim Entkuppeln. Durch die Ventilkonstruktion hat die Kupplung einen minimalen Druckabfall und erreicht so ein Maximum an Effektivität. Weitere Gewinde auf Anfrage.

Alte Artikelnummer IF10021-125
Serie IF10000
Nennweite in mm 25
Nennweite Fläche in mm² 490
Größe allgemein 1"
Ventil mit
Vorteile Die Kupplung ist einhandbedienbar und mit einer Verschluss-Sicherung versehen, um ungewolltes Entkuppeln zu verhindern.
Betriebsdruck gekuppelt in bar 200
Temperaturbereich -30°C bis +100°C (NBR) -25°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Stecker beidseitig absperrend
Anschluss Innengewinde 1 1/4"
Material Stahl
Dichtung NBR
Oberfläche verzinkt, passiviert, versiegelt
Werkstoff Ventilkörper Stahl gehärtet
Werkstoff Ventil Stahl, verzinkt, passiviert, versiegelt
Werkstoff Ventilhalter Messing
Werkstoff Feder Sprengring 1.4310
Werkstoff Ventil Druckeliminator Messing
Werkstoff Ventilhalter Druckeliminator Zinkguss
Gewicht in Kg 1.115
Kodierung Nein
Sicherheitsverriegelung Ja
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Vakuumtauglich Nein
Flachdichtend Nein
Druckeliminator Ja
Hydraulikbereich Ja

Abmessungen

Anschluss A G 1 1/4"
D1 mm 36
SW mm 55
L mm 130
L1 mm 20
L2 mm 23,3
D mm 60

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
