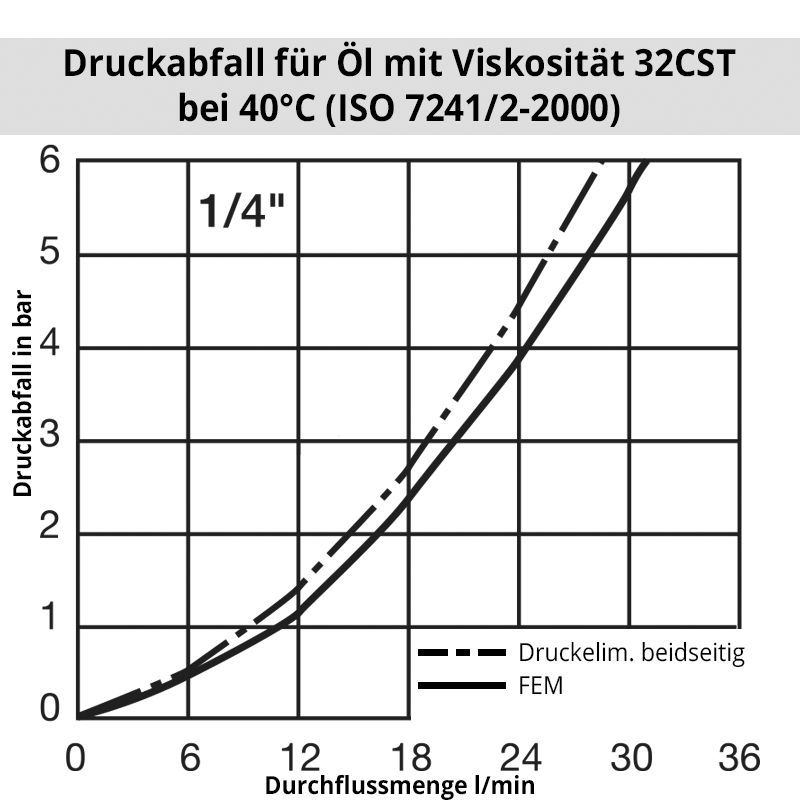

Das Steckerprofil der Serie IF ist nach ISO-Norm 16028 hergestellt und mit anderen Fabrikaten der selben Norm kompatibel. Diese Kupplungen sind absolut leckarm, d.h. kein Ölverlust beim Entkuppeln. Durch die Ventilkonstruktion hat die Kupplung einen minimalen Druckabfall und erreicht so ein Maximum an Effektivität. Weitere Gewinde auf Anfrage.
| Serie: | FEM/IF |
| Ventil: | mit |
| Dichtung: | NBR |
| Alte Artikelnummer: | IF2511-38 |
| Serie lang: | IF2500 |
| Nennweite in mm: | 6,3 |
| Nennweite Fläche in mm²: | 31 |
| Größe allgemein: | 1/4" |
| Vorteile: | Die Kupplung ist einhandbedienbar und mit einer Verschluss-Sicherung versehen, um ungewolltes Entkuppeln zu verhindern. |
| Betriebsdruck gekuppelt in bar: | 315 |
| Temperaturbereich: | -30°C bis +100°C (NBR) -25°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium. |
| Absperrung: | Schnellkupplung beidseitig absperrend |
| Anschluss: | Innengewinde 3/8" |
| Anschlussart: | Innengewinde |
| Material: | Stahl |
| Oberfläche: | nitrocarburiert |
| Werkstoff Ventilkörper: | Stahl |
| Werkstoff Entriegelungshülse: | Stahl, verzinkt, passiviert, versiegelt |
| Werkstoff Ventil: | Stahl, verzinkt, passiviert, versiegelt |
| Werkstoff Ventilhalter: | Stahl, verzinkt, passiviert, versiegelt |
| Werkstoff Feder Sprengring: | 1.4310 |
| Werkstoff Kugeln/Stifte: | 1.3541 |
| Werkstoff Ventil Druckeliminator: | Messing |
| Werkstoff Ventilhalter Druckeliminator: | Zinkguss |
| Gewicht in Kg: | 0,343 |
| Sicherheitsverriegelung: | Ja |
| Einhandbedienung: | Ja |
| Zweihandbedienung: | Nein |
| Kugelverriegelung: | Ja |
| Vakuumtauglich: | Nein |
| Flachdichtend: | Nein |
| Druckeliminator: | Ja |
| Hydraulikbereich: | Ja |
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung.
Verfügbare Downloads:
3D Modell
