FEM-1001-16FB

Hydraulikkupplung beidseitig absperrend, Innengewinde G 1", NW 25, 200 bar, Stahl, Dichtung NBR

Anwendungsvideo

Lieferzeit: 3-4 Werktage
223,93 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

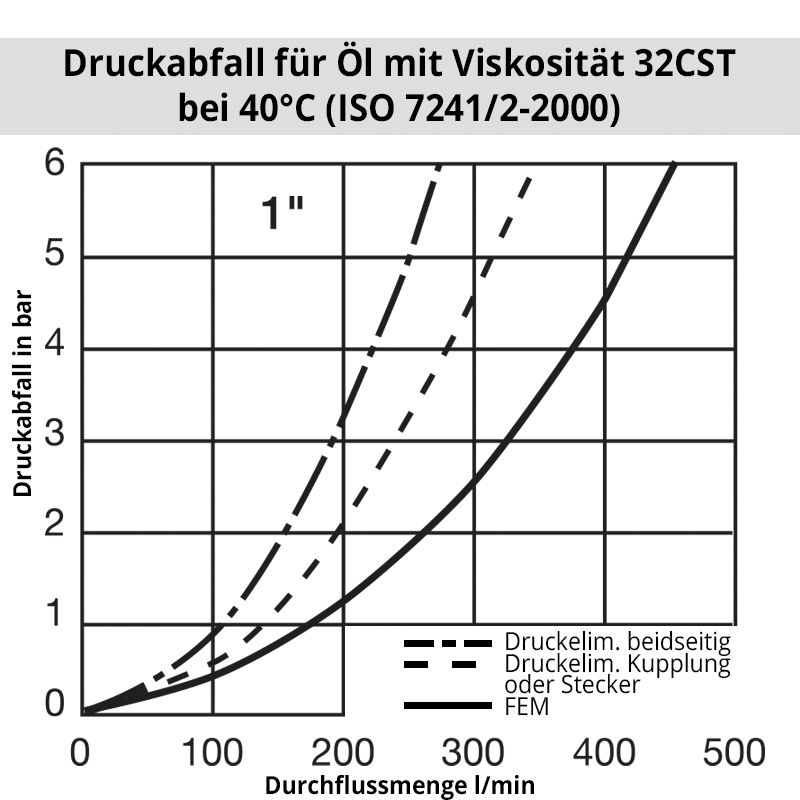

Das Steckerprofil der Serie IF ist nach ISO-Norm 16028 hergestellt und mit anderen Fabrikaten der selben Norm kompatibel. Diese Kupplungen sind absolut leckarm, d.h. kein Ölverlust beim Entkuppeln. Durch die Ventilkonstruktion hat die Kupplung einen minimalen Druckabfall und erreicht so ein Maximum an Effektivität.

Alte Artikelnummer IF10010
Serie IF10000
Nennweite in mm 25
Nennweite Fläche in mm² 490
Größe allgemein 1"
Ventil mit
Vorteile Die Kupplung ist einhandbedienbar und mit einer Verschlusssicherung versehen, um ungewolltes Entkuppeln zu verhindern.
Betriebsdruck gekuppelt in bar 200
Temperaturbereich -30°C bis +100°C (NBR) -25°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung beidseitig absperrend
Anschluss Innengewinde 1"
Material Stahl
Dichtung NBR
Oberfläche verzinkt, passiviert, versiegelt
Werkstoff Ventilkörper Stahl
Werkstoff Entriegelungshülse Stahl, verzinkt, passiviert, versiegelt
Werkstoff Ventil Stahl, verzinkt, passiviert, versiegelt
Werkstoff Ventilhalter Stahl, verzinkt, passiviert
Werkstoff Feder Sprengring 1.4310
Werkstoff Kugeln/Stifte 1.3541
Gewicht in Kg 1.35
Kodierung Nein
Sicherheitsverriegelung Ja
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Vakuumtauglich Nein
Flachdichtend Nein
Druckeliminator Nein
Hydraulikbereich Ja

Abmessungen

Anschluss A G 1"
D1 mm 55
SW mm 55
L mm 105
L1 mm 18
D mm 60

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen

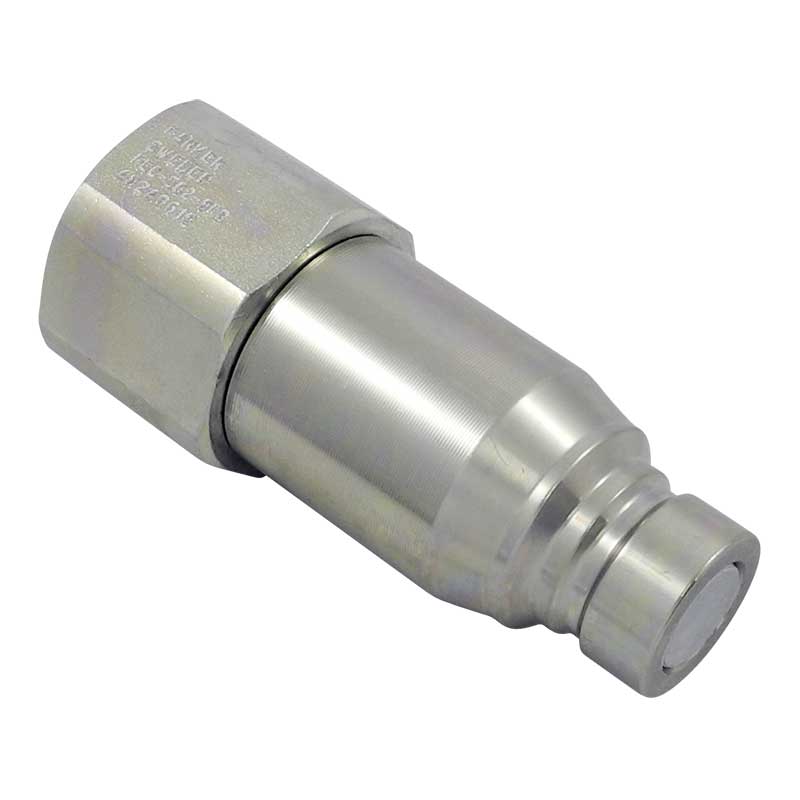

  1. FEC-1002-16FB FEC-1002-16FB

    Hydraulikstecker beidseitig absperrend mit Druckeliminator, Innengewinde G 1", NW 25, 200 bar, Stahl, Dichtung NBR

    247,34 €
    Inkl. 19% MwSt., zzgl. Versandkosten
  2. FEC-1002-20FB FEC-1002-20FB

    Hydraulikstecker beidseitig absperrend mit Druckeliminator, Innengewinde G 1 1/4", NW 25, 200 bar, Stahl, Dichtung NBR

    249,31 €
    Inkl. 19% MwSt., zzgl. Versandkosten

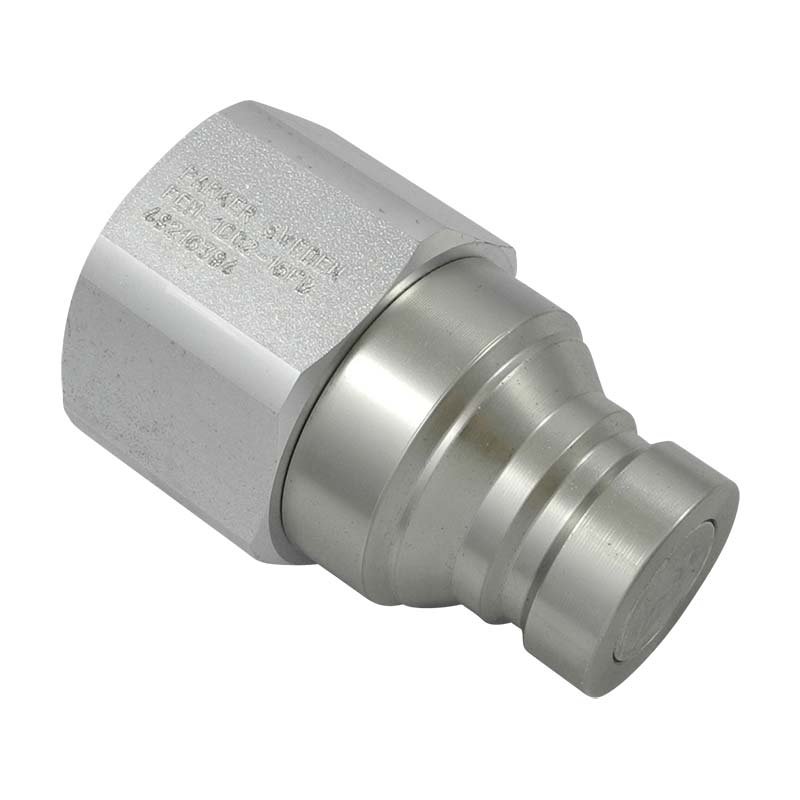

  3. FEM-1002-16FB FEM-1002-16FB
