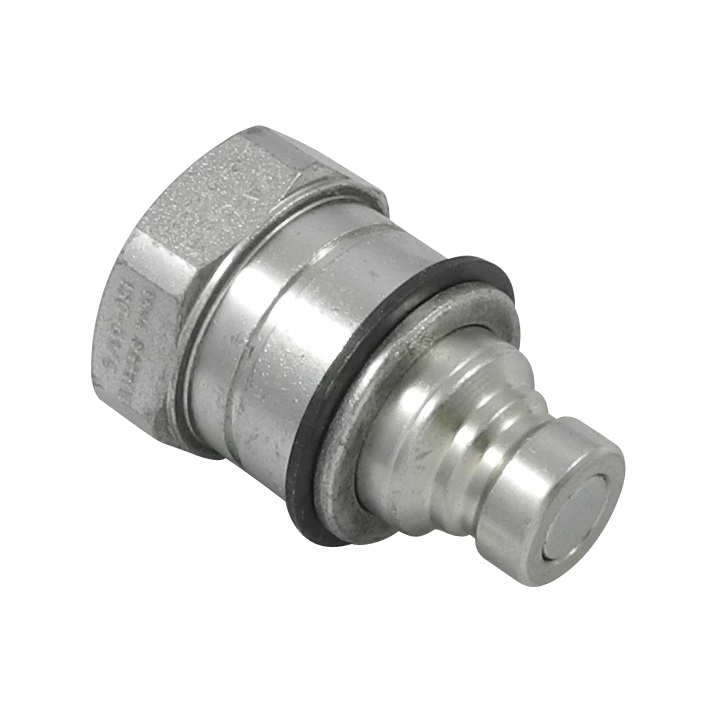

FEMP-251-4FB

Hydraulikkupplung beidseitig absperrend (Einbauvariante), Innengewinde G 1/4", NW 6,3, 315 bar, Stahl, Dichtung NBR

Anwendungsvideo

Lieferzeit: 1-2 Werktage
66,09 €
Inkl. 19% MwSt., zzgl. Versandkosten

Details

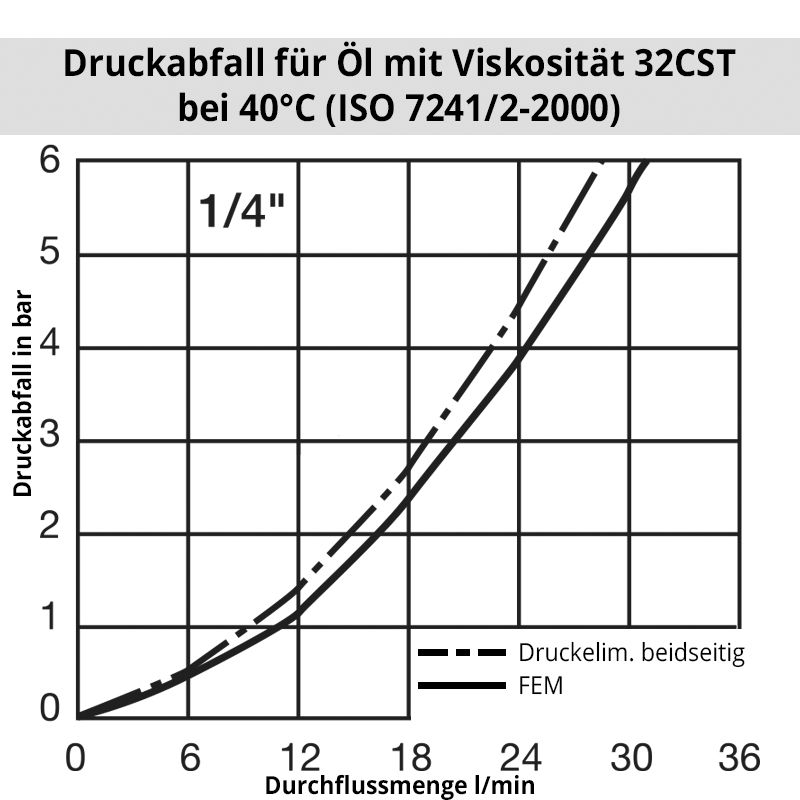

Das Steckerprofil der Serie IF ist nach ISO-Norm 16028 hergestellt und mit anderen Fabrikaten der selben Norm kompatibel. Diese Kupplungen sind absolut leckarm, d.h. kein Ölverlust beim Entkuppeln. Durch die Ventilkonstruktion hat die Kupplung einen minimalen Druckabfall und erreicht so ein Maximum an Effektivität. Weitere Gewinde auf Anfrage.

Alte Artikelnummer IF2510 E
Serie IF2500
Nennweite in mm 6,3
Nennweite Fläche in mm² 31
Größe allgemein 1/4"
Ventil mit
Vorteile Die Kupplung ist einhandbedienbar und mit einer Verschluss-Sicherung versehen, um ungewolltes Entkuppeln zu verhindern.
Zusatzinfo Einbauvariante
Betriebsdruck gekuppelt in bar 315
Temperaturbereich -30°C bis +100°C (NBR) -25°C bis +200°C (FKM) jeweils abhängig vom Durchflussmedium.
Absperrung Schnellkupplung beidseitig absperrend
Anschluss Innengewinde 1/4"
Material Stahl
Dichtung NBR
Oberfläche verzinkt, passiviert, versiegelt
Werkstoff Ventilkörper Stahl
Werkstoff Entriegelungshülse Stahl, verzinkt, passiviert, versiegelt
Werkstoff Ventil Stahl, verzinkt, passiviert, versiegelt
Werkstoff Ventilhalter Stahl, verzinkt, passiviert
Werkstoff Feder Sprengring 1.4310
Werkstoff Kugeln/Stifte 1.3541
Gewicht in Kg 0.252
Kodierung Nein
Sicherheitsverriegelung Ja
Einhandbedienung Ja
Zweihandbedienung Nein
Kugelverriegelung Ja
Vakuumtauglich Nein
Flachdichtend Nein
Druckeliminator Nein
Hydraulikbereich Ja

Abmessungen

Anschluss A G 1/4"
D1 mm 34
SW mm 27
L mm 64
L1 mm 12
L2 mm 5,2
L3 mm 15,3
D mm 28,8

Downloads

Datenblatt PDF Herunterladen
Katalogauszug Herunterladen
3D Modell Herunterladen
Bedienungsanleitung Herunterladen
